+# 一、甲醛监测仪介绍
+甲醛是室内一项非常重要的指标，购买一台甲醛监测仪又显得太不划算，今天就来教大家如何使用TOS_EVB_G0开发板 + TencentOS-tiny物联网操作系统，来自制一个简单的甲醛监测仪。
+
+本项目制作的甲醛监测仪可以实时的检测室内甲醛浓度，在OLED屏幕上显示具体数值，同时还可以将数据实时上报到腾讯云物联网开发平台IoT Explorer，用户可以在“腾讯连连”小程序实时查看数据，并通过公众号及时接收告警信息。
+

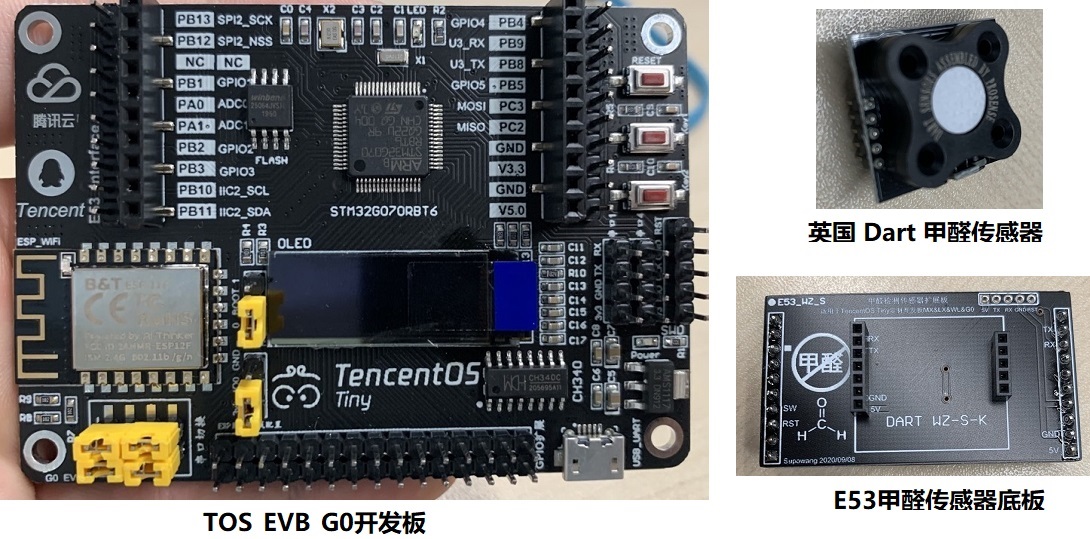

+本项目所需要的物品清单有：
+
+- TOS_EVB_G0开发板 x 1
+- 英国 Dart 甲醛传感器 x 1
+- E53甲醛传感器底板 x 1
+
+![](https://main.qcloudimg.com/raw/42437851d3658d1208612eb74b4d3a92.jpg)
+

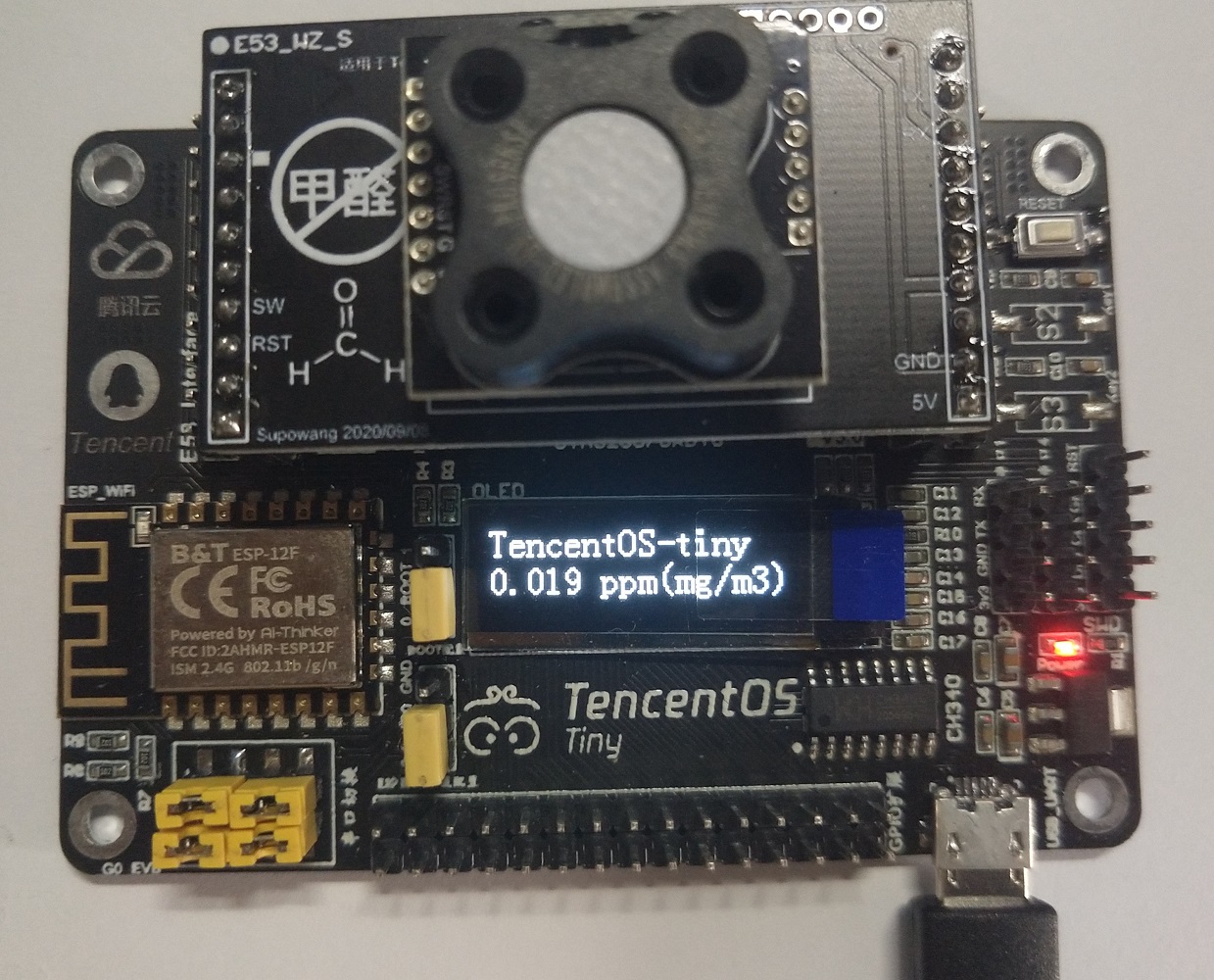

+**成品组装图（安装各接插件时，请务必参考成品图，不要弄错方向，否则可能烧坏MCU）**
+![](https://main.qcloudimg.com/raw/018ddcf5a7f3944b38bb12a9837df72a.jpg)
+好啦~接下来开始我们的制作！
+
+# 二、TOS_EVB_G0开发板
+## 1. 开发板特性

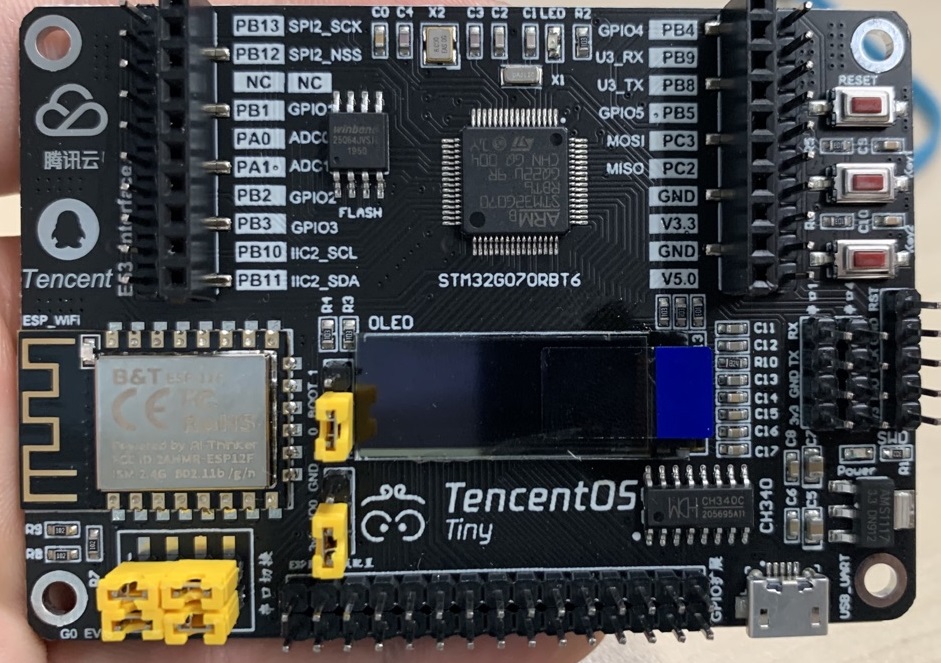

+TOS_EVB_G0 开发板是由腾讯TencentOS-tiny团队设计的一款物联网开发板，板载资源如下：
+
+![](https://main.qcloudimg.com/raw/45564fdbaf9f5d00ddfda2927c9e6555.jpg)
+
+- 主控芯片采用STM32G070RB，Flash空间仅有128KB、RAM空间仅有20KB；
+- 板载腾讯云定制固件版ESP8266 WIFI模组；
+- 板载E53传感器标准接口，方便连接各种E53传感器；
+- 板载0.91'OLED显示屏幕；
+- 板载8MB SPI Flash，可用于固件升级；
+- 板载CH340 转串口连接，可以使用一根USB线连接至电脑，查看串口日志；
+
+下面是每部分详细的说明。
+
+## 2. 开发板硬件电路详解

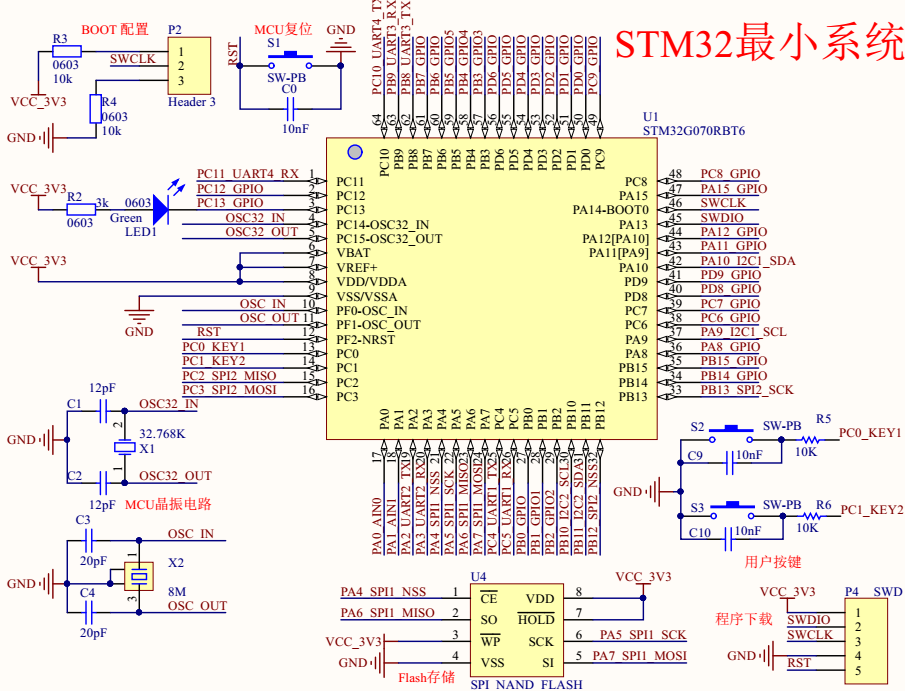

+### 2.1. 最小系统电路
+最小系统部分由电源电路、时钟电路、Boot电路、复位电路、下载电路组成：
+![](https://img-blog.csdnimg.cn/2020091215453594.png)
+
+### 2.2. WIFI电路

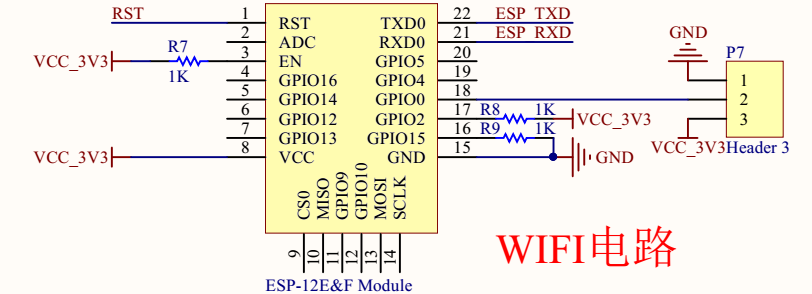

+WIFI部分包括ESP8266 WIFI模组供电电路、串口通信电路：
+![](https://img-blog.csdnimg.cn/20200912154639745.png)

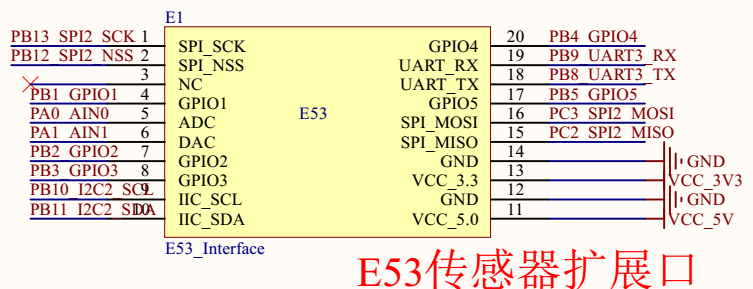

+### 2.3. E53扩展接口电路
+E53扩展接口供外部传感器连接，包括：一个串口、一个SPI接口、一个IIC接口、四个普通GPIO口、一个ADC模拟采集接口，一个DAC模拟输出接口，如图：
+![](https://img-blog.csdnimg.cn/20200912154756810.png)
+### 2.4. USB转串口电路

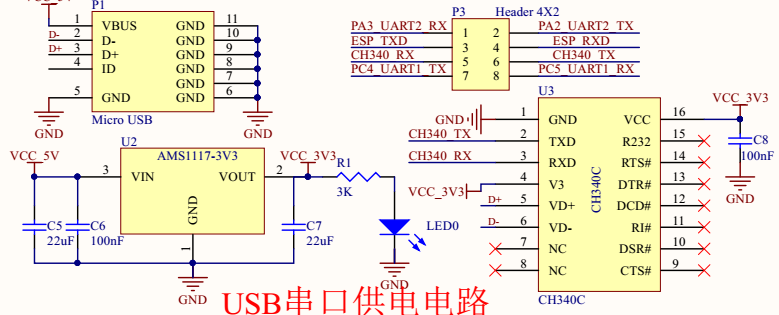

+USB转串口电路将串口信息转换为USB口信号，使得开发板可以直接通过USB线连接至PC，在PC上使用串口助手查看日志：
+![](https://img-blog.csdnimg.cn/20200912155018316.png)
+### 2.5. OLED显示屏幕电路

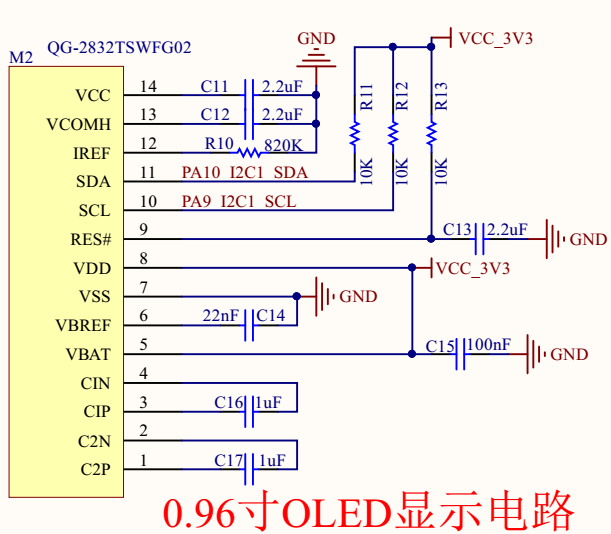

+OLED屏幕部分包括OLED供电部分和通信部分：
+![](https://img-blog.csdnimg.cn/20200912155131688.png)
+

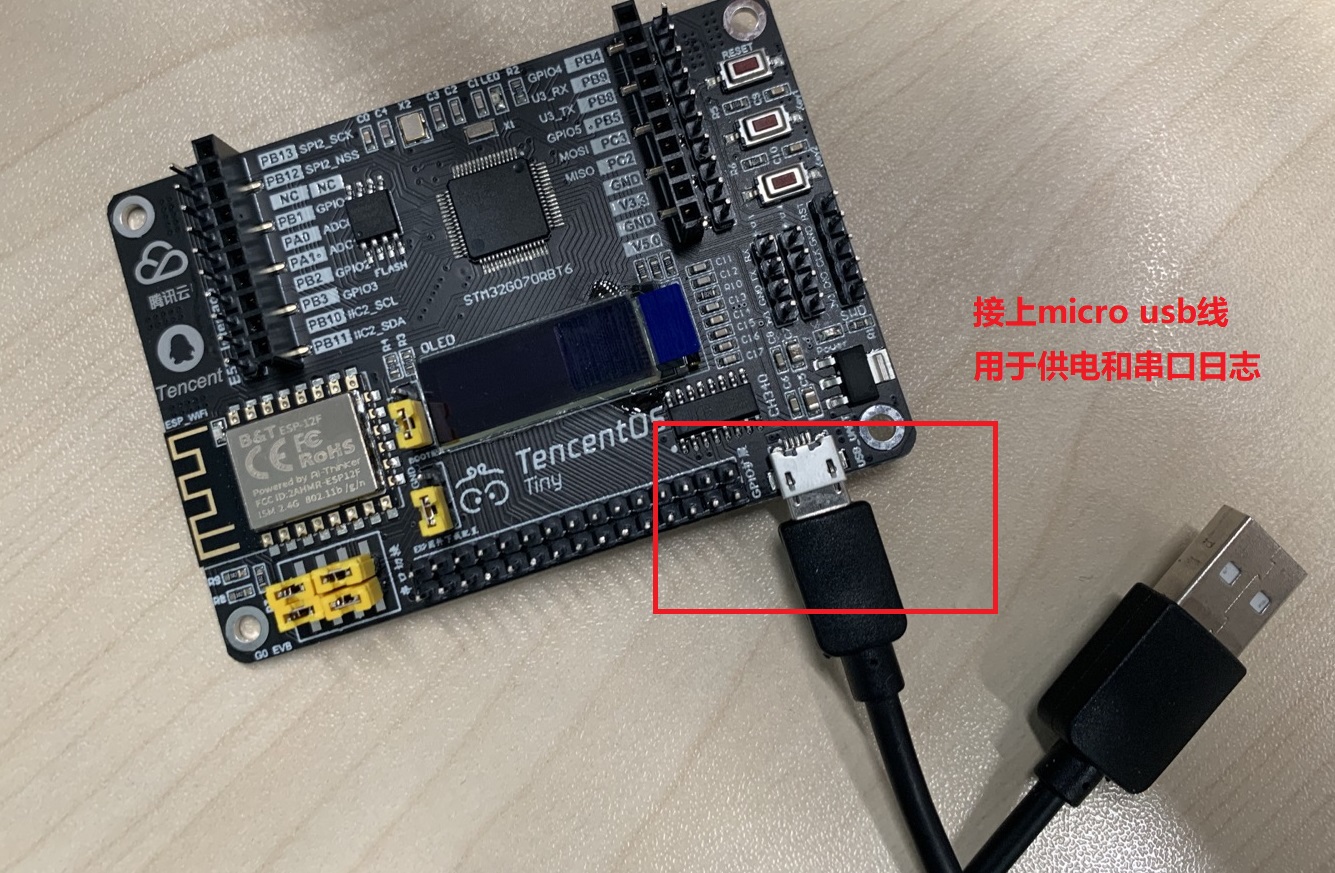

+### 2.6. 连接Micor USB线
+![](https://main.qcloudimg.com/raw/a00746e285381da66af9f9eb4b556078.jpg)

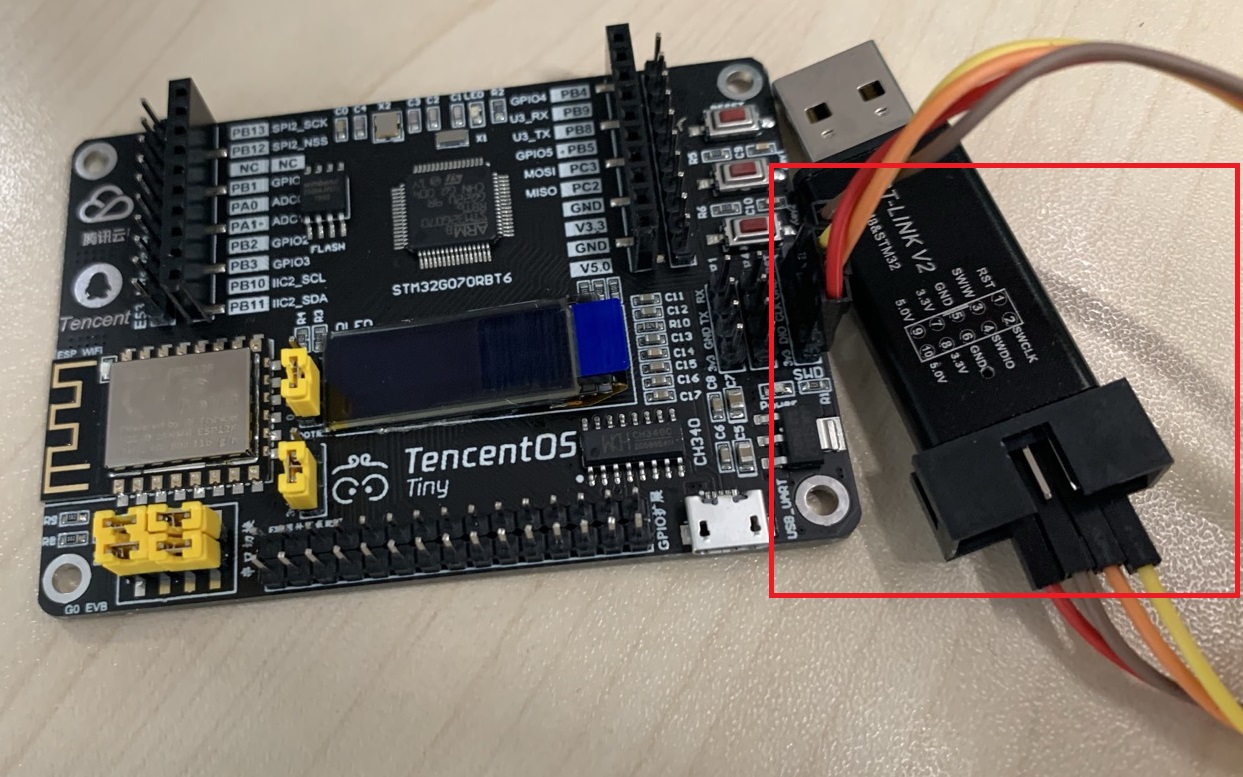

+### 2.7. 连接ST-Link下载器
+开发板3v3---> STlink  3.3V
+开发板DIO---> STlink  SWDIO
+开发板CLK---> STlink  SWCLK
+开发板GND---> STlink  GND
+**请大家参考下图进行连接，千万不要接反接错，以免烧掉MCU**
+![](https://main.qcloudimg.com/raw/4ab5937dd0221e4ad1b0109b2f028aa1.jpg)
+## 3. 开发板软件环境准备
+### 3.1 MDK软件介绍
+
+MDK 即RealView MDK 或MDK-ARM（Microcontroller Development kit），是 ARM 公司收购Keil公司以后，基于uVision界面推出的针对ARM7、ARM9、Cortex-M0、Cortex-M1、Cortex-M2、Cortex-M3、Cortex-R4等ARM处理器的嵌入式软件开发工具。MDK-ARM 集成了业内最领先的技术，包括 uVision4 集成开发环境与 RealView 编译器RVCT。支持 ARM7、ARM9 和最新的Cortex-M3/M1/M0 核处理器，自动配置启动代码，集成 Flash 烧写模块，强大的 Simulation 设备模拟，性能分析等功能，与 ARM 之前的工具包 ADS 等相比，RealView 编译器的最新版本可将性能改善超过 20%。
+
+Keil公司开发的ARM开发工具MDK，是用来开发基于ARM核的系列微控制器的嵌入式应用程序。它适合不同层次的开发者使用，包括专业的应用程序开发工程师和嵌入式软件开发的入门者。MDK包含了工业标准的Keil C编译器、宏汇编器、调试器、实时内核等组件，支持所有基于ARM的设备，能帮助工程师按照计划完成项目。
+
+### 3.2 MDK安装
+
+登录MDK官网，下载MDK5软件，下载地址：
+http://www2.keil.com/mdk5  或者 https://www.keil.com/download/product/
+
+下载的版本最好在5.24以上，本开发教程以5.24版本为例，双击MDK524应用程序文件，点击next>>。
+![](https://img-blog.csdnimg.cn/20200912160353792.png)
+
+

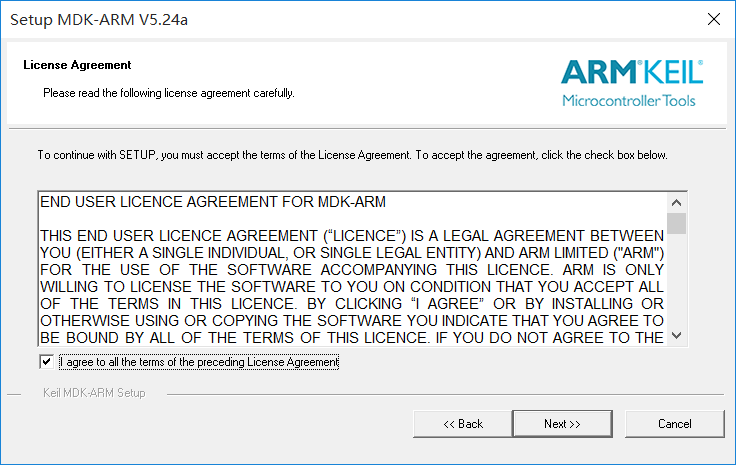

+打上 I agree前面的勾勾，即是同意一些安装协议。点击next>>。
+
+![](https://img-blog.csdnimg.cn/20200912160415757.png)
+

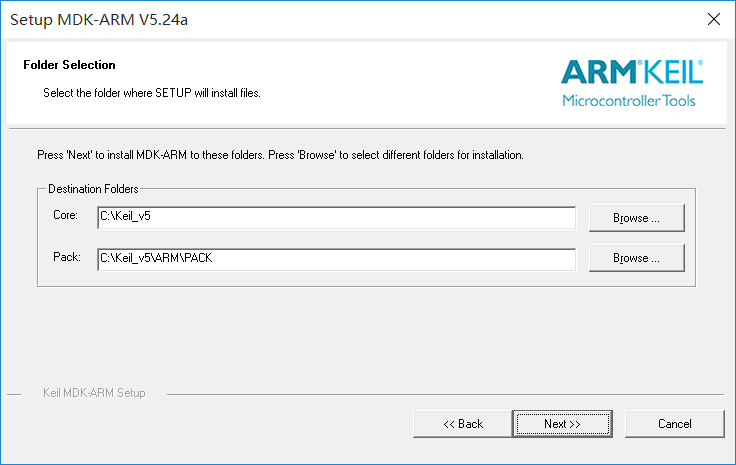

+选择安装路径，可以默认也可以安装在我们自己建立的文件夹下。点击next>>。
+
+![](https://img-blog.csdnimg.cn/20200912160425324.png)
+

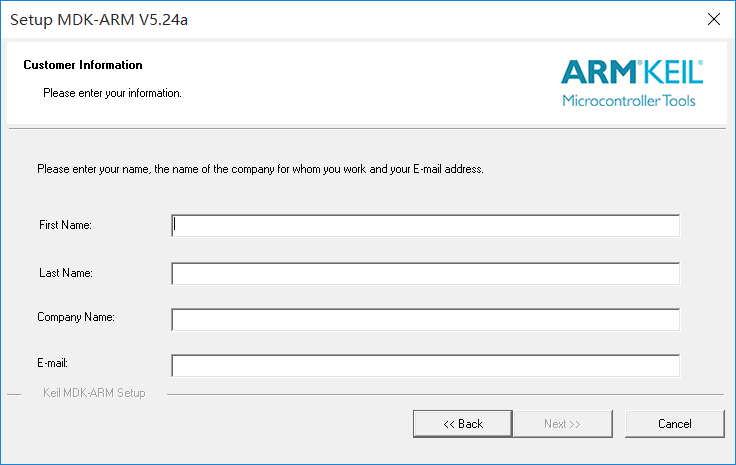

+这里填写的是我们的一些信息，填写完整后，继续next>>。
+
+![](https://img-blog.csdnimg.cn/20200912160432240.png)
+

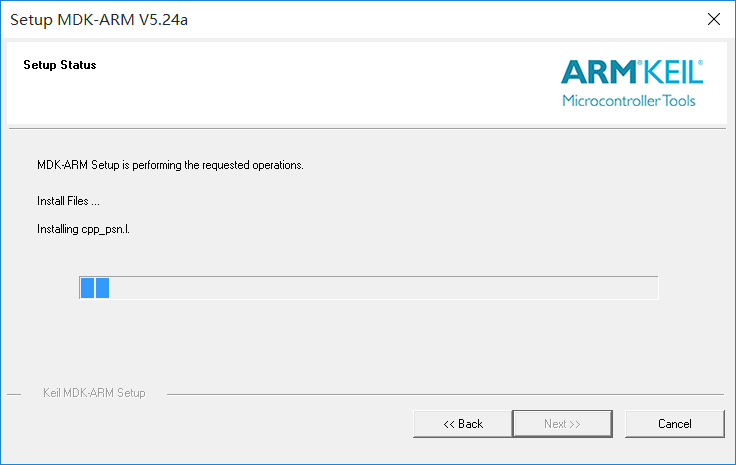

+然后等待安装完成即可。
+
+![](https://img-blog.csdnimg.cn/20200912160448600.png)
+

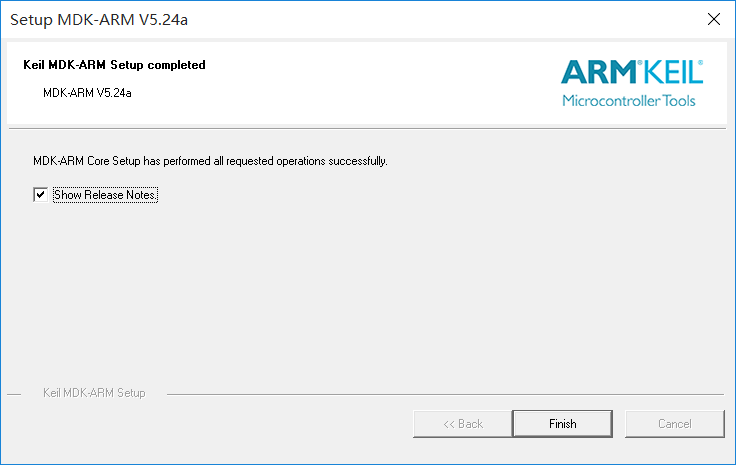

+安装完成，点击Finish。
+![](https://img-blog.csdnimg.cn/20200912160455488.png)
+

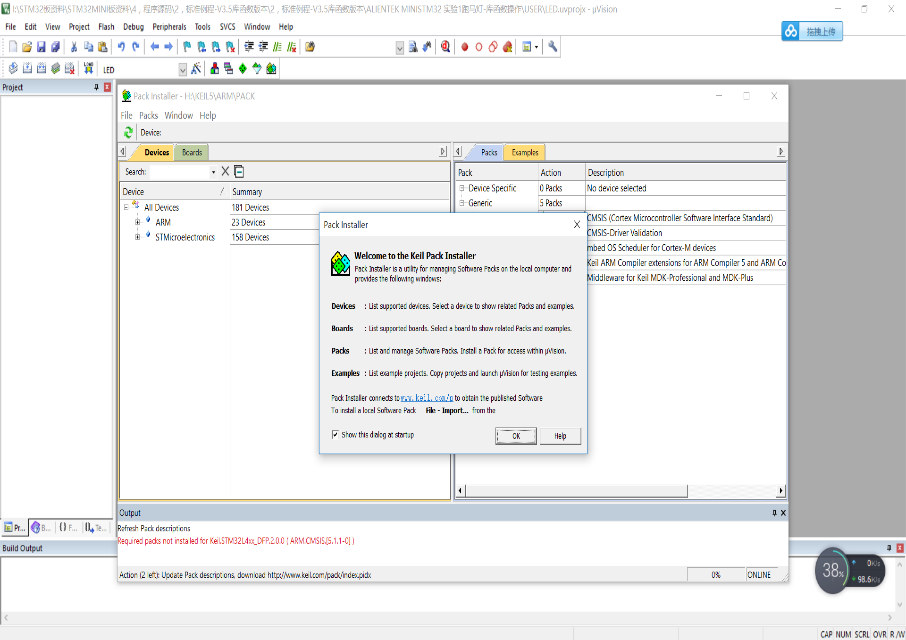

+然后会跳出来这个界面，这个我们后面再讲，先点OK，把弹框都叉掉。
+![](https://img-blog.csdnimg.cn/20200912160508347.png)
+

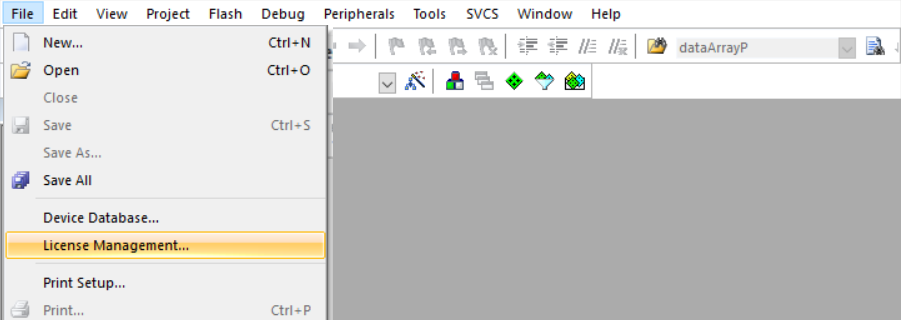

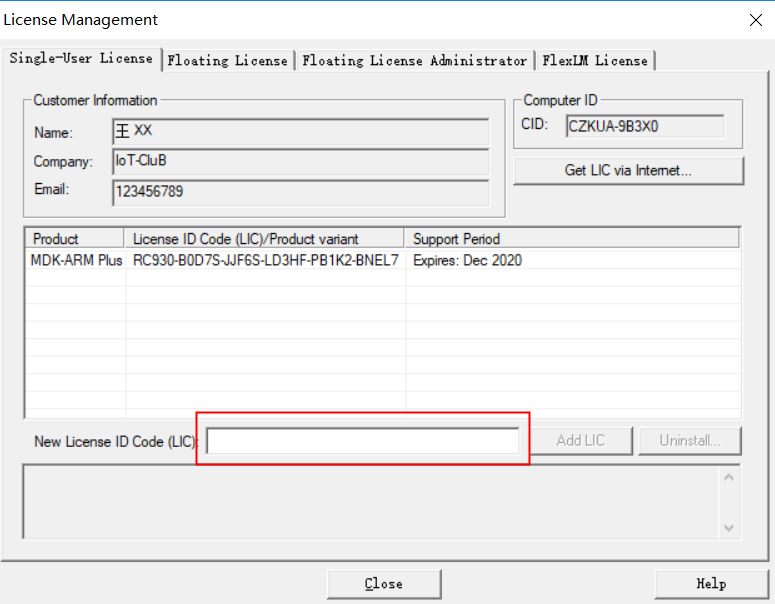

+激活MDK，导入License,激活MDK后便可使用了。
+
+![](https://img-blog.csdnimg.cn/20200912160520293.png)
+![](https://img-blog.csdnimg.cn/202009121605276.png)
+特别提示：一定要输入License激活MDK软件，建议购买正版License。
+
+### 3.3 MDK安装
+安装完MDK后，我们需要安装开发套件中单片机型号对应的Pack。
+**安装方式一**  登录官网：http://www.keil.com/dd2/pack/
+
+下载Keil.STM32G0xx_DFP.x.x.x.pack 后安装。
+
+**安装方式二**  MDK软件上在线安装
+

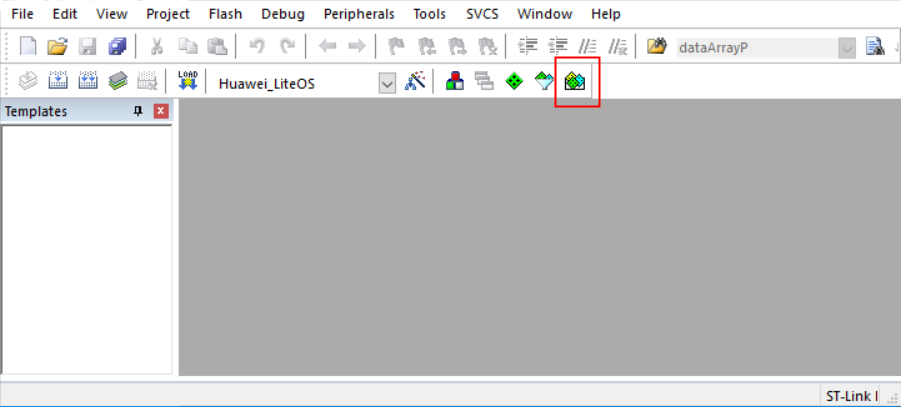

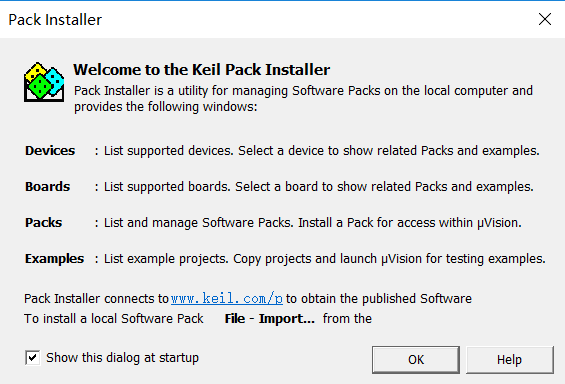

+打开软件，在导航栏打开Pack安装界面，然后选择ok选项。
+
+![](https://img-blog.csdnimg.cn/20200912160604878.png)
+
+![](https://img-blog.csdnimg.cn/20200912160612930.png)
+

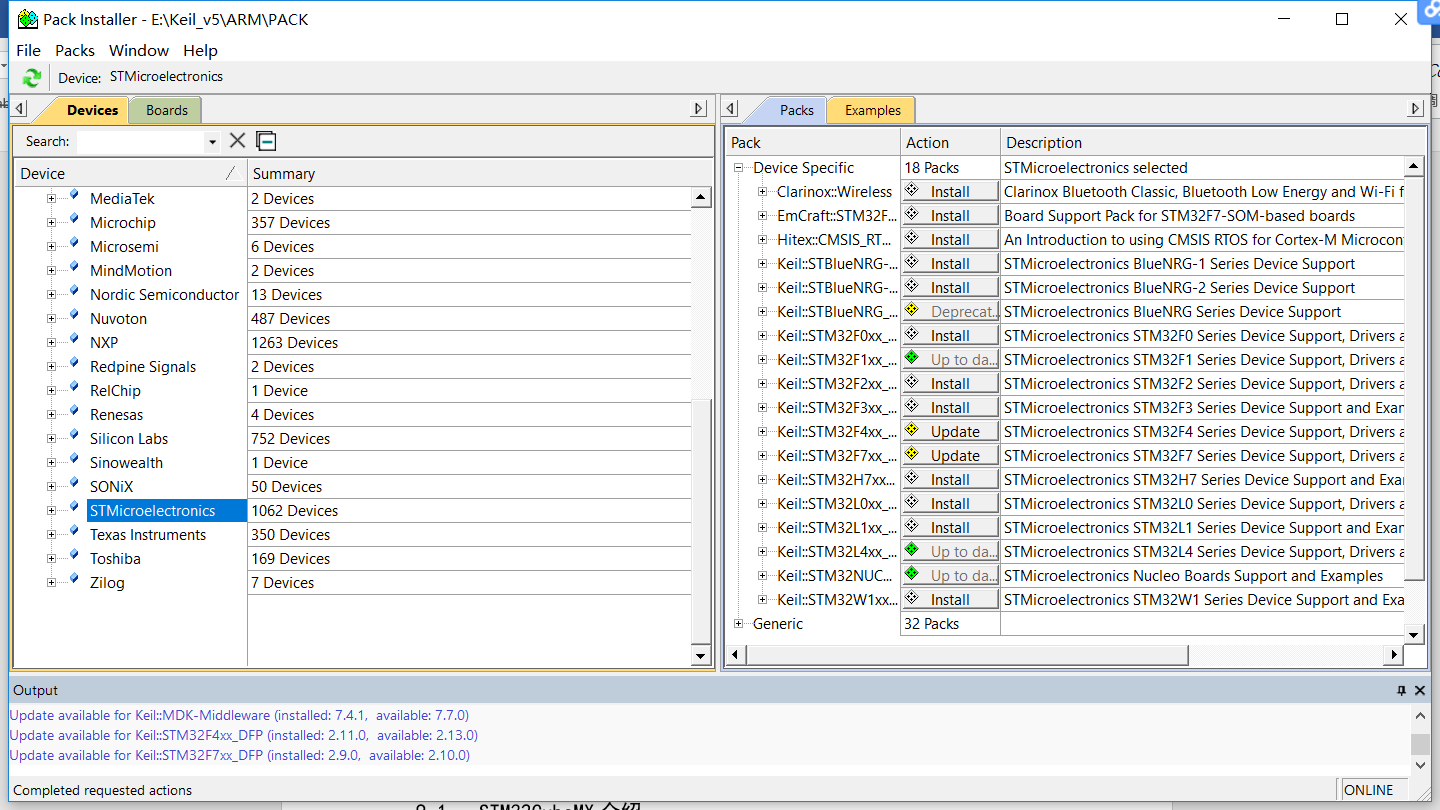

+进入在线安装界面，选着STM32G0XX Pack,点击Install进行安装。
+
+![](https://img-blog.csdnimg.cn/20200912160628442.png)
+至此，我们开发板的单片机程序开发环境已经搭建完毕，重启MDK软件就可以使用了。
+
+### 3.4 ST-Link驱动安装
+前面讲了开发板单片机程序的开发环境的搭建，但是为了将程序烧录到开发板中我们还需要使用仿真器。我们这套开发板选用ST公司的ST-Link V2仿真器进行开发板程序的烧写和仿真，下面介绍ST-Link驱动的安装及环境搭建。
+在ST官网下载ST-Link驱动，
+https://www.st.com/content/st_com/zh/products/development-tools/software-development-tools/stm32-software-development-tools/stm32-utilities/stsw-link009.html
+
+（驱动有2种： 32位电脑系统安装“dpinst_x86”、64位电脑系统安装“dpinst_amd64”）。
+
+![](https://img-blog.csdnimg.cn/20200912160942366.png#pic_center)
+

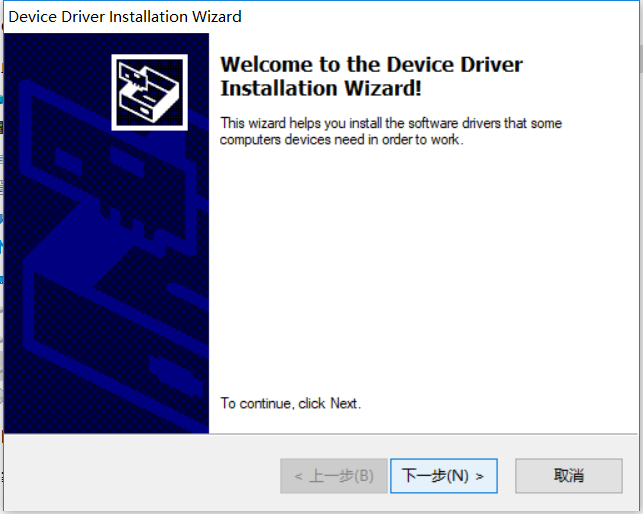

+运行对应的驱动，安装ST-Link V2驱动程序。安装路径尽量保持默认路径。
+
+![](https://img-blog.csdnimg.cn/20200912160951881.png)

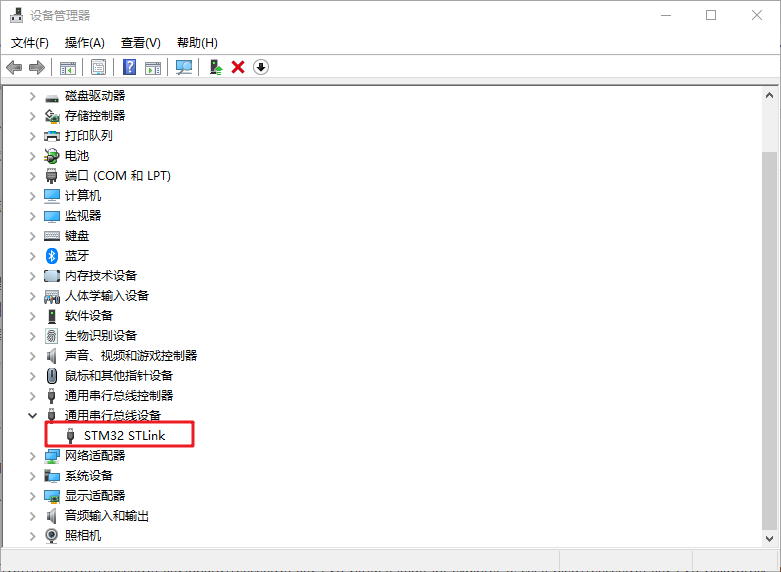

+安装完成后, 将ST-Link通过USB接口连入电脑。打开“设备管理器”。若看到如下图所示，表示驱动安装成功。
+![](https://img-blog.csdnimg.cn/20200912163834675.png)
+
+
+这里提醒 2 点:
+1，	各种 windows 版本设备名称和所在设备管理器栏目可能不一样，例如 WIN10 插上STLINK 后显示的是 STM32 STLINK。
+2，	如果设备名称旁边显示的是黄色的叹号，请直接点击设备名称，然后在弹出的界面点击更新设备驱动
+至此， ST-Link 驱动已经安装完成。接下来大家只需要在 MDK工程里面配置一下 ST-Link即可。
+
+### 3.5  CH340串口驱动安装
+
+互联网搜索下载CH340 串口芯片的驱动

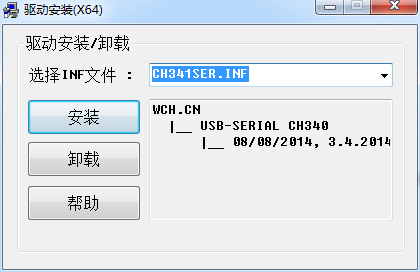

+安装方法：打开驱动安装程序点击安装即可。
+
+![](https://img-blog.csdnimg.cn/20200912161124298.png#pic_center)
+
+![](https://img-blog.csdnimg.cn/20200912161131269.png)
+
+注：若安装失败，请先点击卸载，后点击安装。
+
+### 3.7 串口调试助手的安装与使用
+
+工具下载： http://www.daxia.com/download/sscom.rar
+

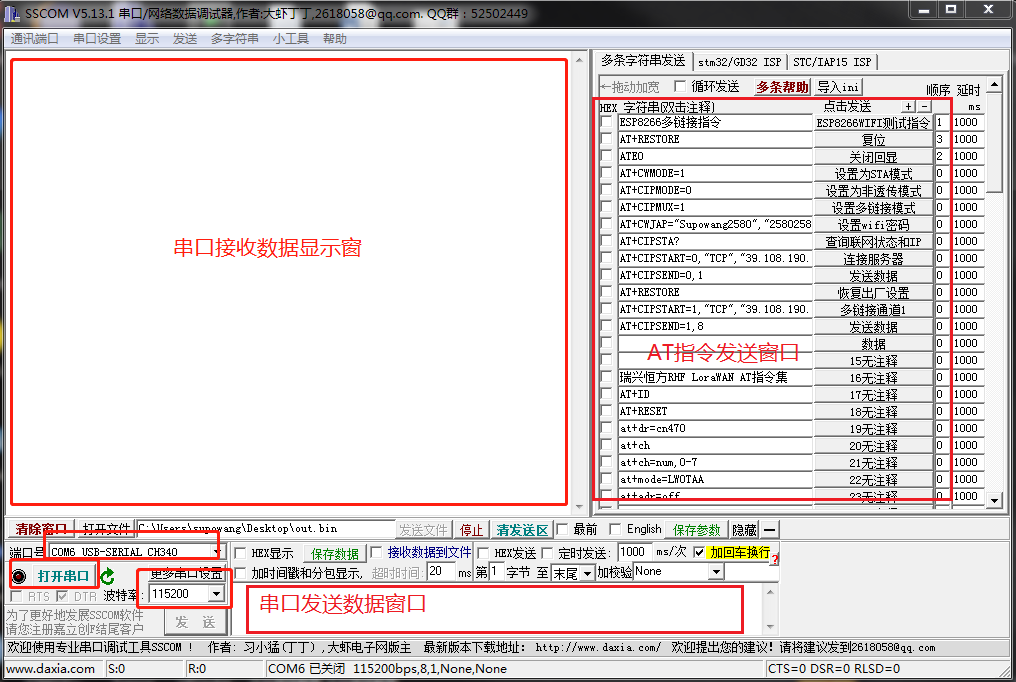

+安装方法：串口调试助手sscom5.13.1是免安装的，解压出压缩包即可直接使用。
+![](https://img-blog.csdnimg.cn/20200912161144942.png)
+根据PC和终端之间的连接，选择正确的串行端口。

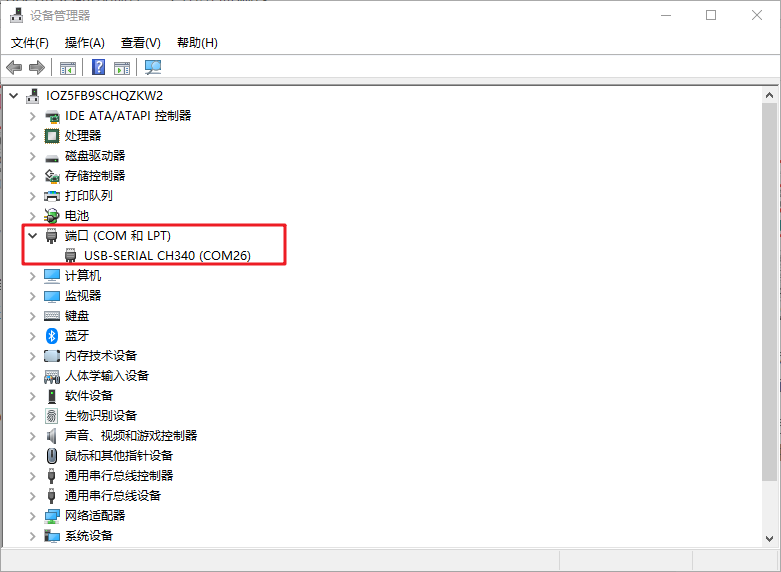

+打开电脑的设备管理器，在端口列表可以看到PC与开发板连接的端口号。
+![](https://img-blog.csdnimg.cn/20200912163536203.png)
+
+我这里显示的是COM26，所以要在sscom工具中选择COM26，开发板程序波特率设置为115200，所以我在sscom串口工具中选择115200波特率。
+
+# 三、烧写腾讯云定制固件
+## 1. 下载固件
+腾讯云IoT AT指令是一套针对使用通讯模组（2G/4G/NB/WIFI）接入腾讯云物联平台的定制AT指令集，如果通讯模组实现了该指令集，则设备接入和通讯更为简单，所需代码量更少。 ESP8266作为IoT领域使用最广泛的一款WiFi芯片/模组，腾讯云在其通用AT指令基础上，增加了腾讯云IoT AT指令集，形成一个定制的模组固件QCloud_IoT_AT_ESP8266。
+
+下载链接：[https://github.com/tencentyun/qcloud-iot-esp-wifi](https://github.com/tencentyun/qcloud-iot-esp-wifi)
+
+使用git下载的命令如下：
+```bash
+git clone https://github.com/tencentyun/qcloud-iot-esp-wifi.git
+```

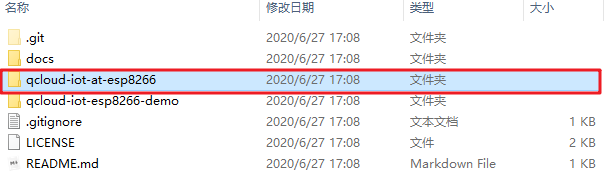

+下载之后即可在图中圈出的文件夹中看到定制固件：
+![](https://img-blog.csdnimg.cn/20200912164445221.png#pic_center)
+
+## 2. 下载烧写工具
+使用乐鑫官方下载工具ESPFlashDownloadTool，下载链接如下：
+
+[https://www.espressif.com/zh-hans/support/download/other-tools](https://www.espressif.com/zh-hans/support/download/other-tools)
+

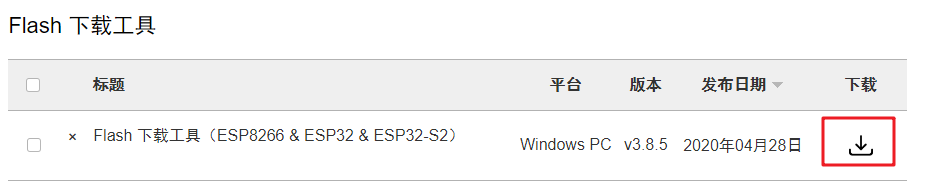

+点击下载Flash 下载工具（ESP8266 & ESP32 & ESP32-S2）：
+![](https://img-blog.csdnimg.cn/20200912170728154.png#pic_center)
+下载之后解压即可。
+
+## 3. 固件说明
+腾讯云IoT定制的AT模组固件QCloud_IoT_AT_ESP8266，适用于所有FLASH大小为2MB或者2MB以上的ESP8266模组。
+
+AT串口使用UART0，默认的Tx为GPIO1，Rx为GPIO3。但因为ESP8266的UART0 默认会在上电启动期间输出一些打印，如果打印信息影响设备功能，可在上电期间将 U0TXD(GPIO1)、U0RXD(GPIO3) 分别与 U0RTS (GPIO15)，U0CTS(GPIO13)进行交换，以屏蔽打印。因此提供两个版本的固件：
+
+- 名称包含UART_1_3的固件串口使用的Tx为GPIO1，Rx为GPIO3。
+- 名称包含UART_15_13的固件串口使用的Tx为GPIO15，Rx为GPIO13。
+

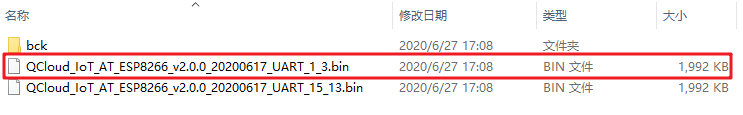

+进入QCloud_IoT_AT_ESP8266_FW，本文中我们使用第一个固件：
+![](https://img-blog.csdnimg.cn/20200912164714338.png#pic_center)
+## 4. 烧写固件
+### 4.1. 切换boot选择端子和串口选择端子

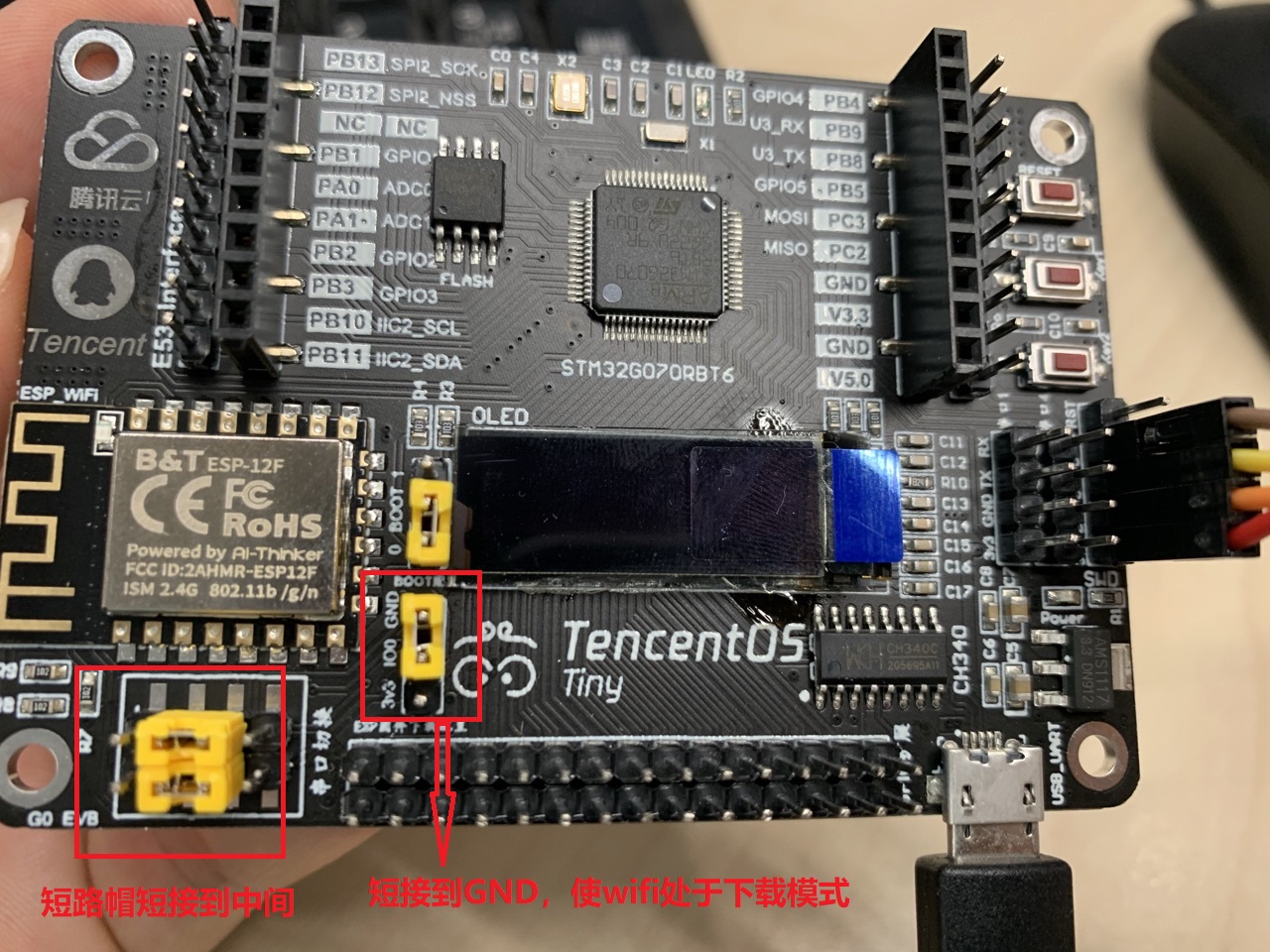

+① 将开发板上的ESP8266启动引脚配置端子切换到低电平；
+
+② 将开发板上的串口选择端子置于中间，使ESP8266直接与PC串口连接：
+
+方法参考下图：
+![](https://main.qcloudimg.com/raw/733a1c7406bcc2621e751ca07f0be0f7.jpg)
+
+
+### 4.2. 运行Flash烧写工具

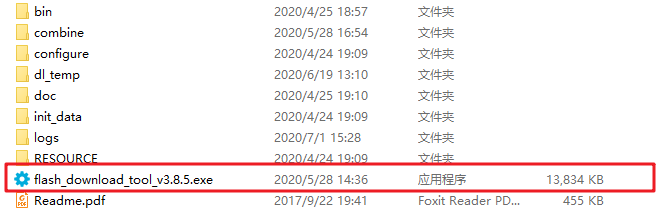

+双击工具，运行：
+![](https://img-blog.csdnimg.cn/2020091217093379.png)
+选择开发者模式：
+![](https://img-blog.csdnimg.cn/20200912171110420.png#pic_center)

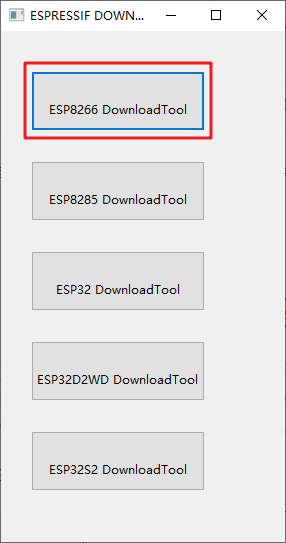

+选择ESP8266下载工具：
+![](https://img-blog.csdnimg.cn/20200912171139314.png#pic_center)
+### 4.3. 开始下载

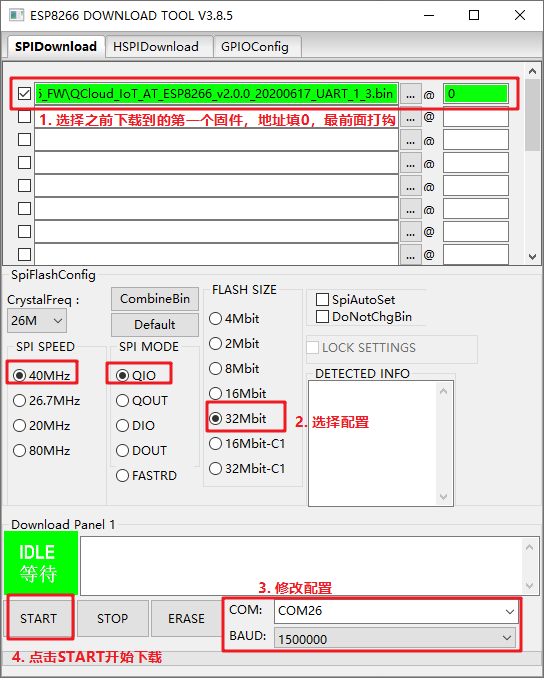

+按照图中进行操作：
+![](https://img-blog.csdnimg.cn/20200912171454660.png)

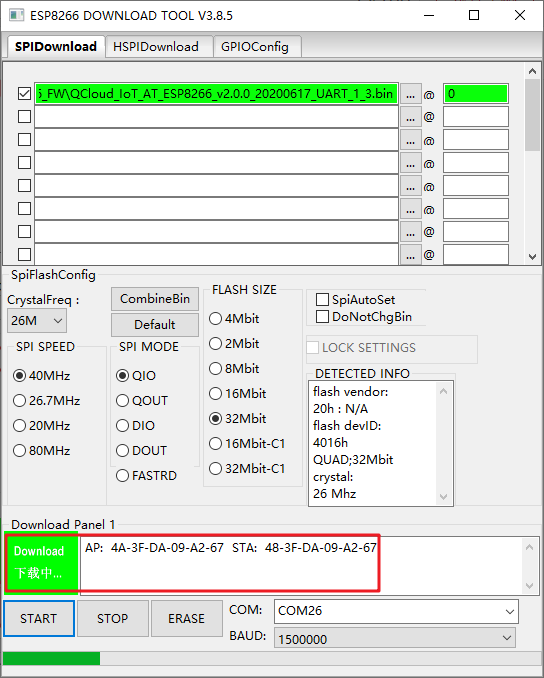

+点击下载之后，按下开发板上的复位键，Flash下载工具开始下载：
+![](https://img-blog.csdnimg.cn/20200912171547158.png)
+若没有显示，请检查接线端子是否连接正确。
+
+### 4.4. 下载完成
+下载完成之后如图：
+![](https://img-blog.csdnimg.cn/20200912171748705.png)
+关闭工具，将boot选择引脚拔下，将串口选择端子恢复默认。
+
+**注意：完成固件下载后，一定切记将跳线端子恢复到默认状态，默认端子怎么短接可以参考前面完整的组装成品图，否则wifi将没法工作，MCU也没法控制wifi。**
+# 四、基于TencentOS tiny接入腾讯云IoT Explorer指引
+基于TencentOS Tiny EVB G0要完成腾讯云IoT Explorer对接，需要完成两个部分的工作。
+一是：腾讯云IoT explorer 上完成项目、产品、设备创建、参数配置
+二是：基于TencentOS Tiny完成应用开发，向腾讯云上报业务数据。
+
+# 1. 云端操作步骤
+## 1.1. 新建项目

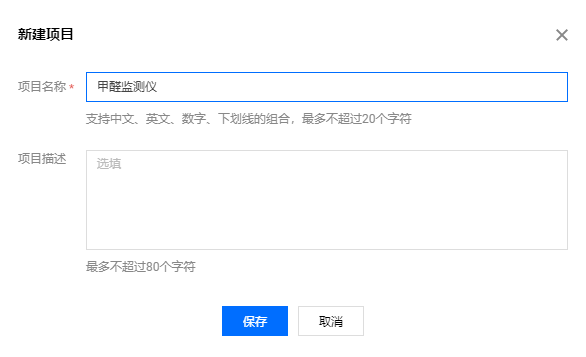

+登录[腾讯云物联网开发平台](https://cloud.tencent.com/product/iotexplorer)，点击新建项目，填写项目名称和简介：
+
+![](https://img-blog.csdnimg.cn/20200912184744294.png)
+
+
+## 2.2. 新建产品

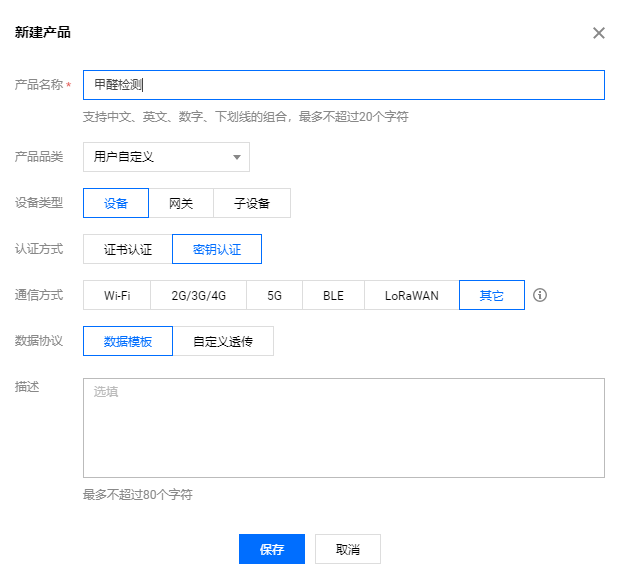

+点击项目名称进入到该项目中，点击新建产品：
+![](https://img-blog.csdnimg.cn/20200912184815961.png)
+产品新建成功后，可在产品列表页查看到：
+![](https://img-blog.csdnimg.cn/20200912184830658.png)
+
+## 2.3. 数据模板
+进入产品，点击【数据模板】，点击【导入JSON】，导入下面的JSON代码：
+```json
+{
+  "version": "1.0",
+  "profile": {
+    "ProductId": "BDDSF87WEA",
+    "CategoryId": "1"
+  },
+  "properties": [
+    {
+      "id": "ch20_ppm_value",
+      "name": "甲醛浓度值",
+      "desc": "",
+      "mode": "r",
+      "define": {
+        "type": "float",
+        "min": "0",
+        "max": "2",
+        "start": "0",
+        "step": "0.001",
+        "unit": "ppm(mg/m3)"
+      },
+      "required": false
+    }
+  ],
+  "events": [],
+  "actions": []
+}
+```

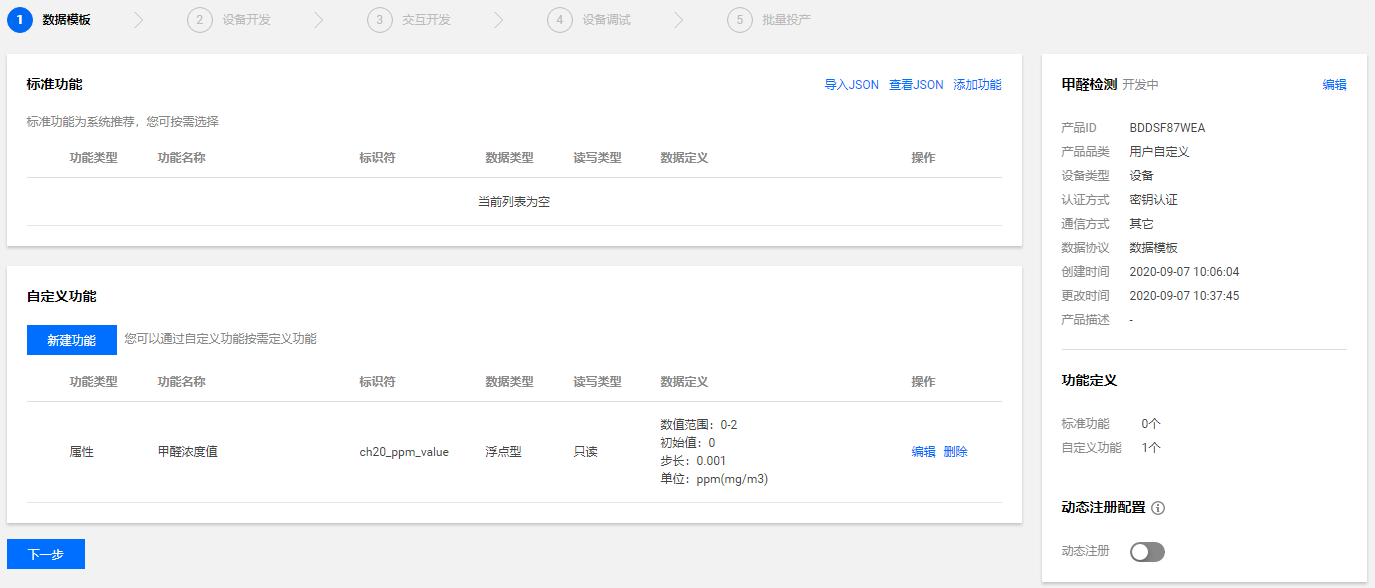

+导入之后自动根据json文件创建的属性如下：
+![](https://img-blog.csdnimg.cn/20200912184912590.png)
+
+## 2.4. 创建设备

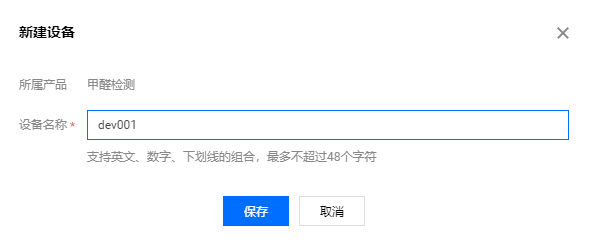

+点击【设备调试】，进入后点击【新建设备】，创建真实设备：
+![](https://img-blog.csdnimg.cn/20200912184935188.png)
+

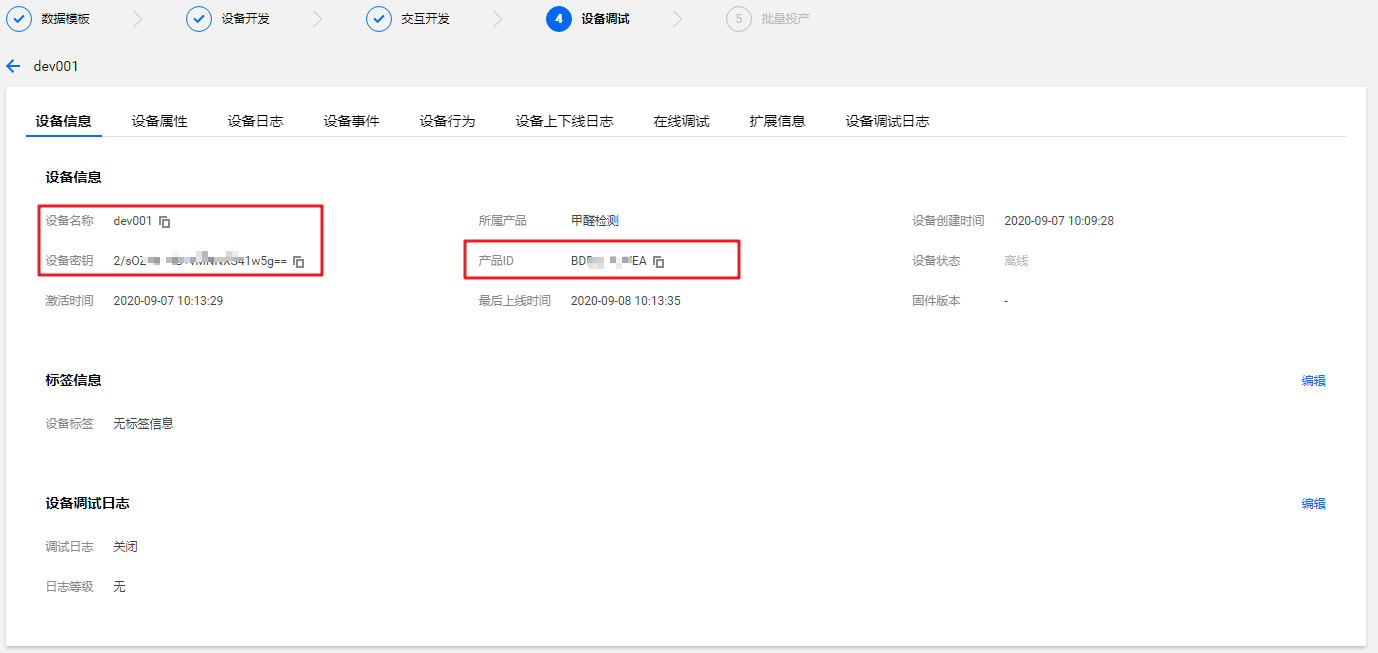

+创建成功之后进入设备，查看到产品ID、设备名称、设备秘钥：
+![](https://img-blog.csdnimg.cn/20200912185005892.png)
+
+## 2. 基于TencentOS Tiny 完成设备侧应用开发
+进入 < TencentOS-tiny\board\TencentOS_tiny_EVB_G0\KEIL\mqtt_iot_explorer_tc_ch20_oled> 目录，打开TencentOS_tiny.uvprojx工程。
+
+### 2.1. 修改WIFI接入信息

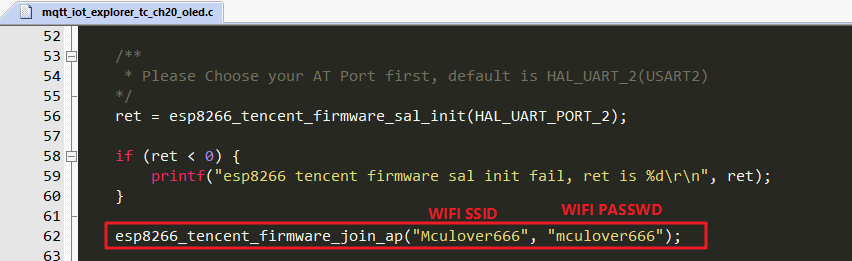

+打开`mqtt_iot_explorer_tc_ch20_oled.c`文件编辑，修改要接入WIFI的名称和密码（建议使用手机热点，不要有特殊字符）：
+![](https://img-blog.csdnimg.cn/20200912190022439.png)
+
+### 2.2. 修改云端对接信息

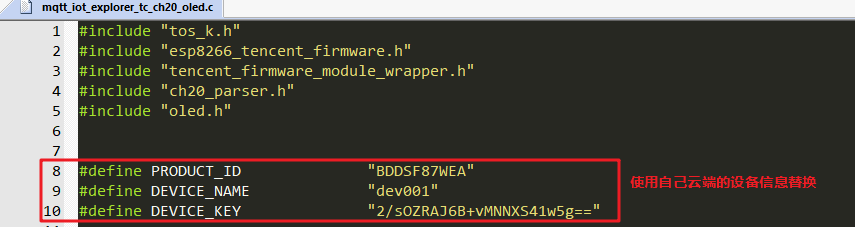

+同样在此文件宏，修改云端配置信息，使用之前在云端查看的信息替换：
+![](https://img-blog.csdnimg.cn/20200912190253688.png)

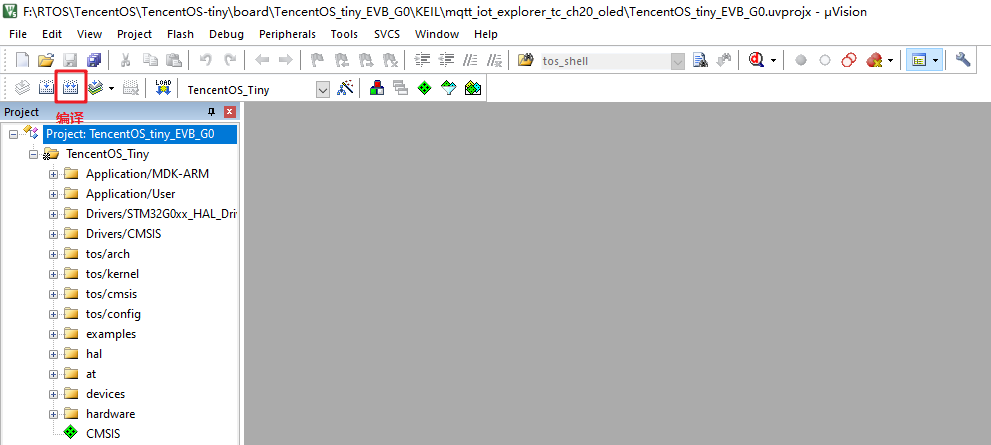

+### 2.3. 编译工程
+点击编译按钮，编译整个工程：
+![](https://img-blog.csdnimg.cn/20200912190501209.png)
+### 2.4. 下载程序

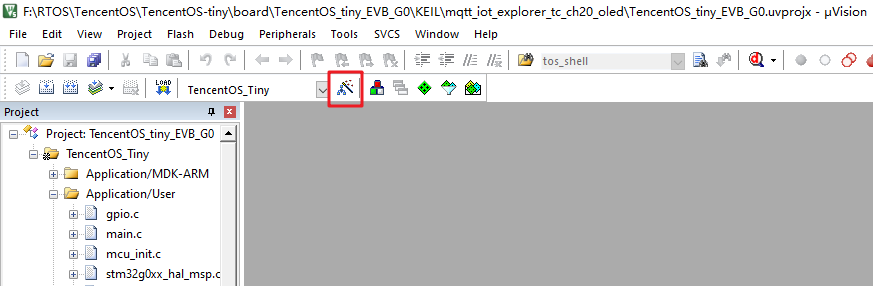

+点击进入工程配置界面按纽，进入工程配置界面：
+![](https://img-blog.csdnimg.cn/20200912163002371.png)

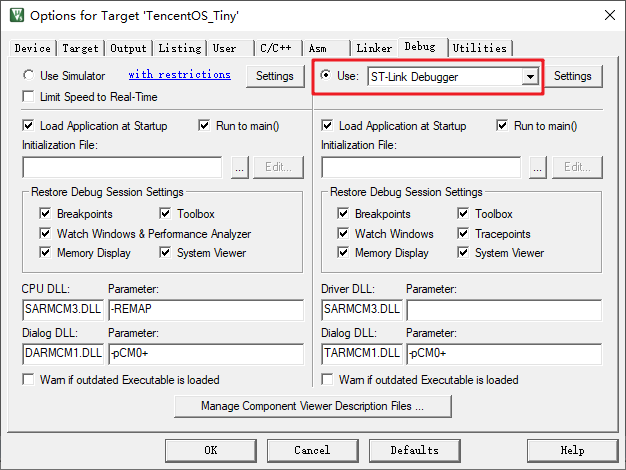

+选择Debug选项，进入仿真器设置界面。
+![](https://img-blog.csdnimg.cn/20200912163019926.png)
+
+

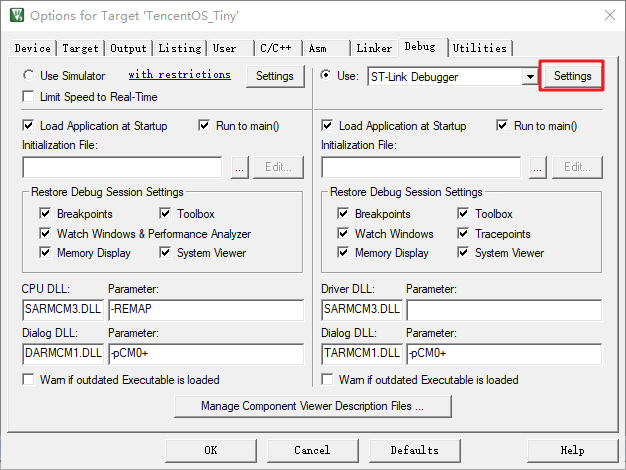

+下拉仿真器选择列表，选着ST-Link Debugger并勾选右侧Use,点击Settings进入ST-Link V2仿真器配置界面。
+![](https://img-blog.csdnimg.cn/20200912163044635.png)
+

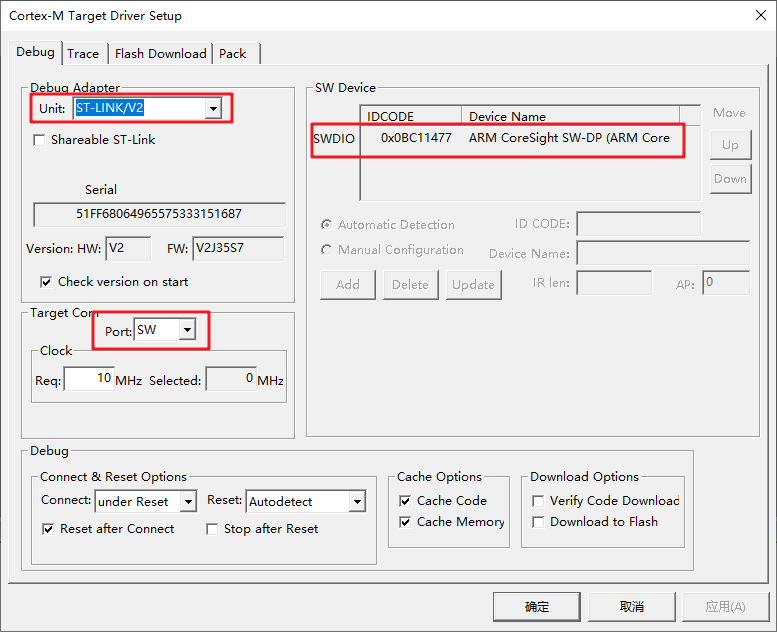

+开发板设计的程序烧录方式为SW，此处Unit选择ST-Link/V2,且Port选择SW,并确认右侧框内是否检测出SW设备，点击<确认>保存配置。
+![](https://img-blog.csdnimg.cn/20200912163441583.png)

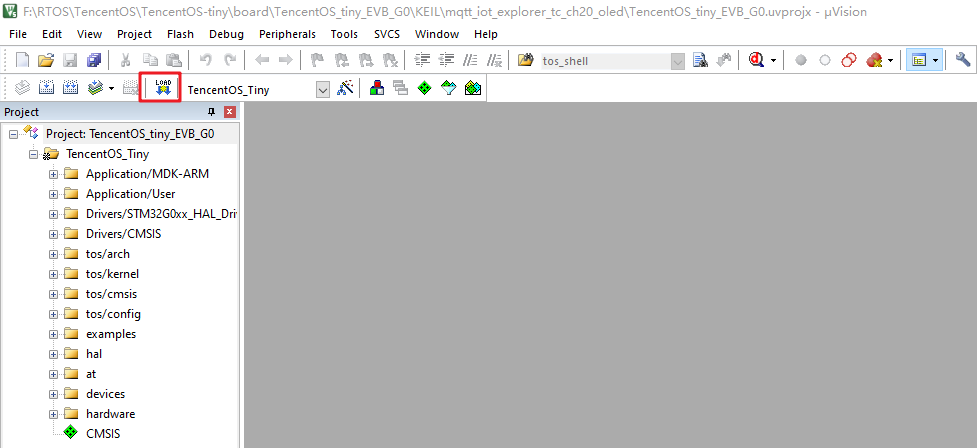

+点击确定之后，回到主界面，点击下载按钮：
+![](https://img-blog.csdnimg.cn/20200912190649662.png)
+### 2.5. 使用串口助手查看日志

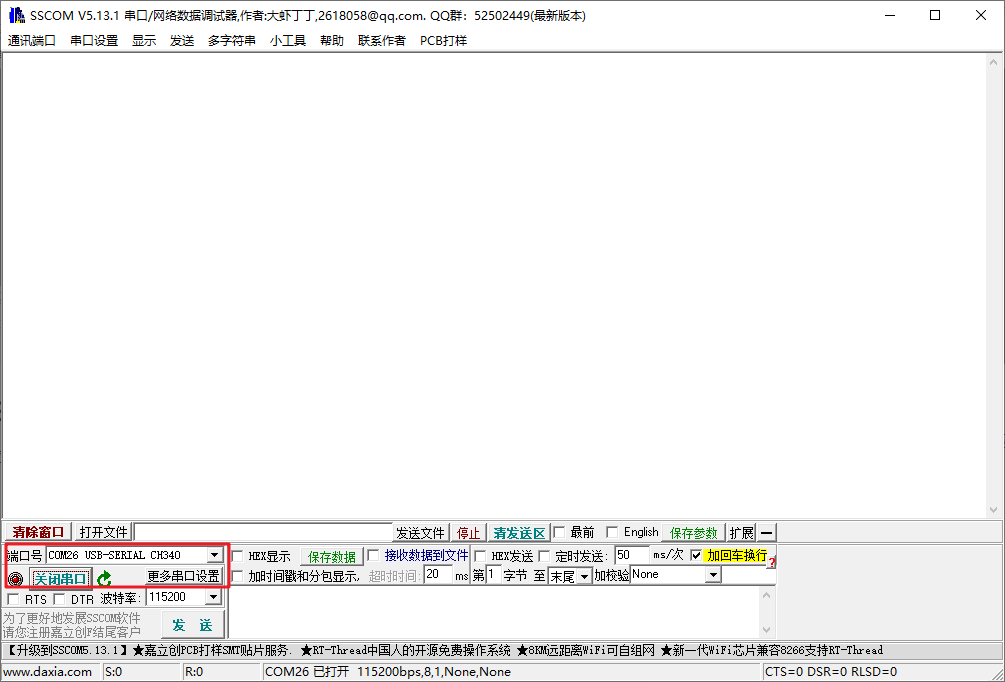

+运行sscom软件，打开电脑上开发板对应的串口，比如我选择COM26，点击【打开串口】：
+![](https://img-blog.csdnimg.cn/20200912190944961.png)

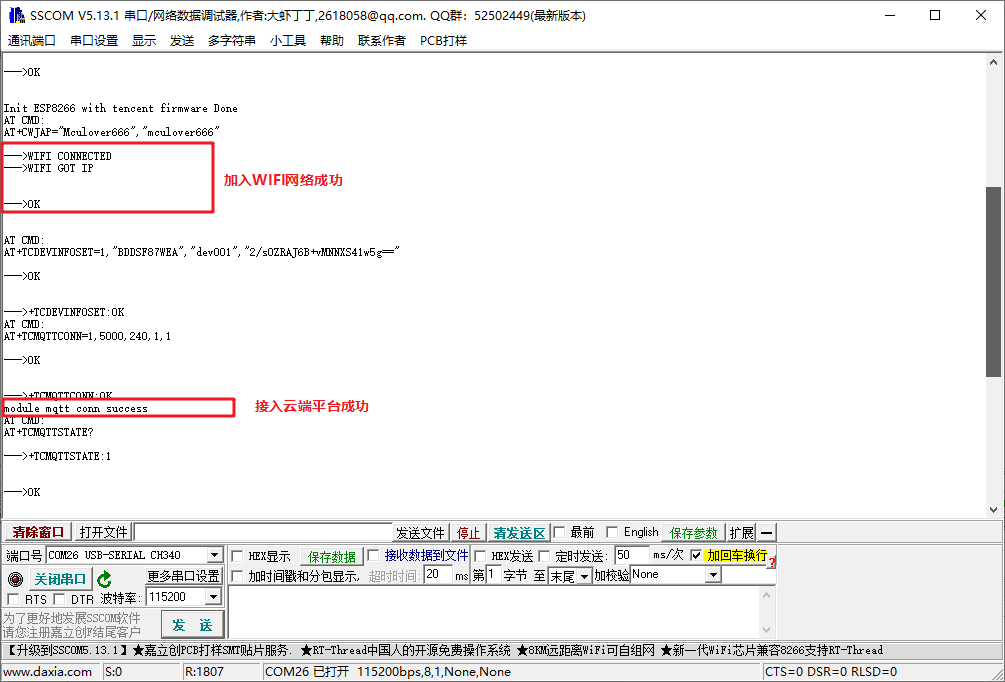

+按下开发板上的复位键，程序开始运行，即可在串口助手中看到系统运行打印的日志：
+![](https://img-blog.csdnimg.cn/20200912191505807.png)
+## 3. 云端平台查看设备数据

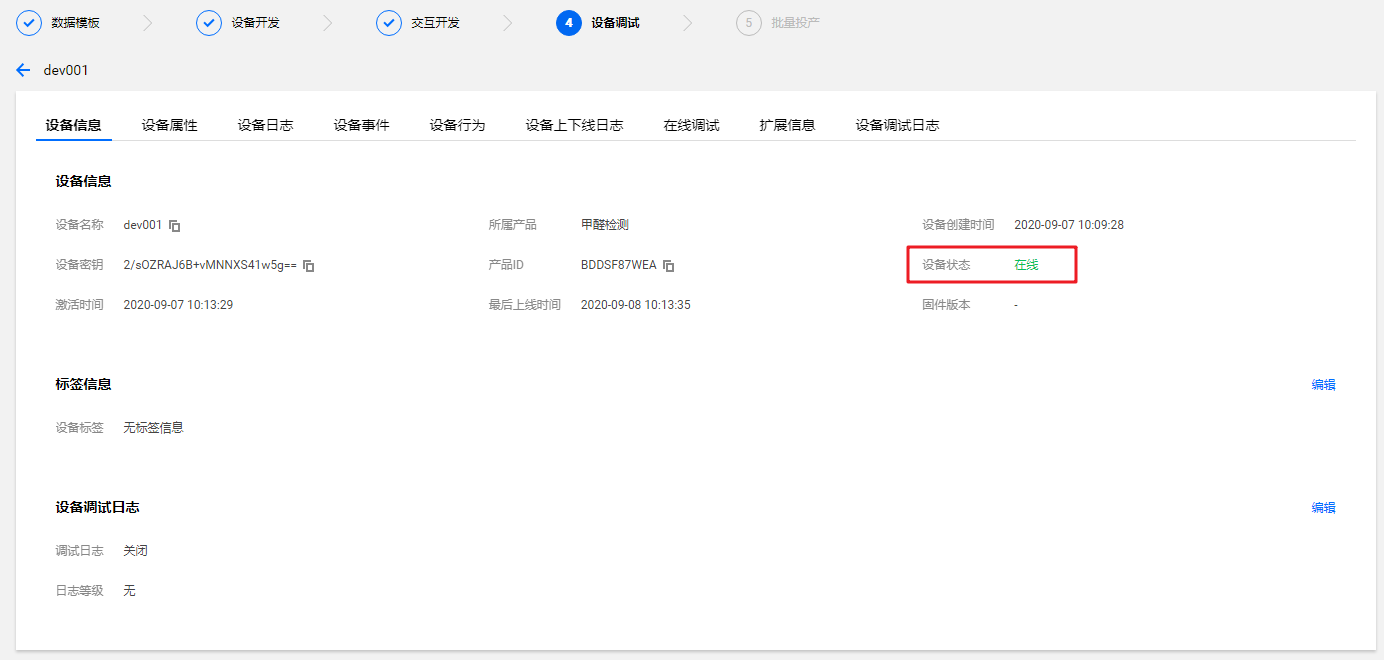

+回到腾讯云物联网开发平台，可以看到设备状态变为【在线】：
+![](https://img-blog.csdnimg.cn/20200912191641250.png)

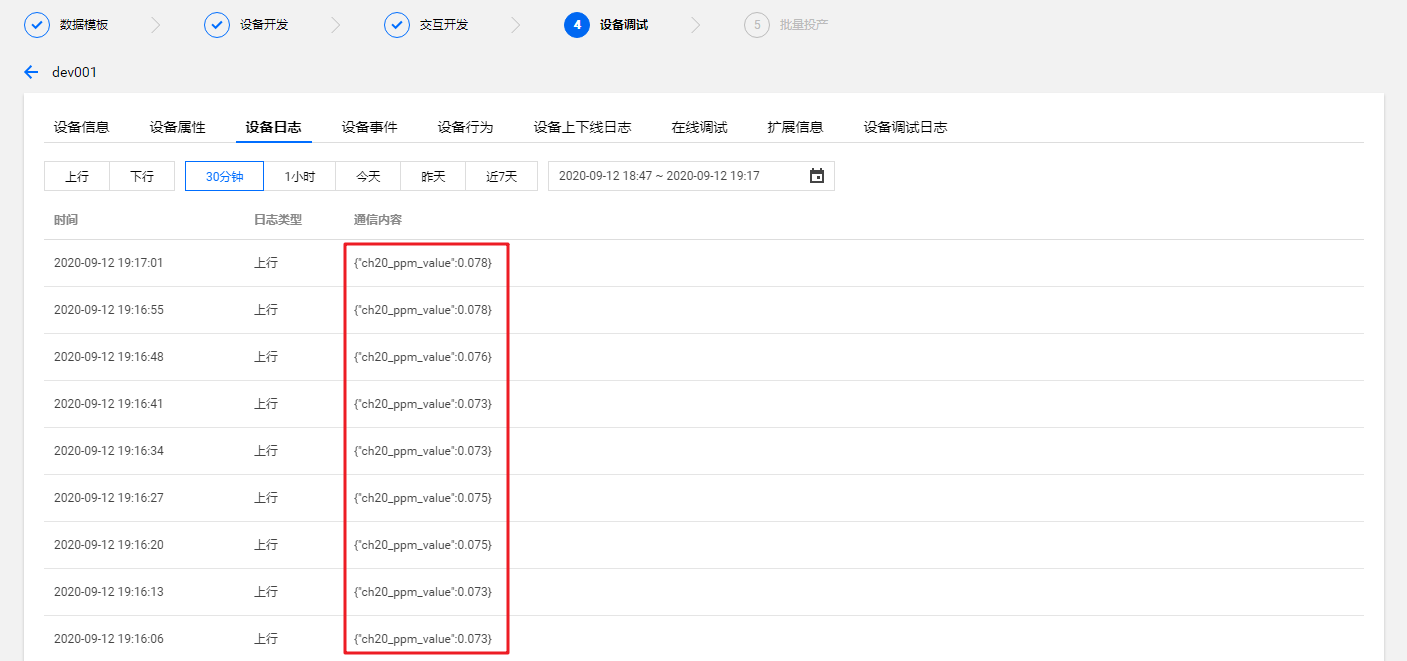

+点击【设备日志】一栏，可以看到设备上报的甲醛浓度值：
+![](https://img-blog.csdnimg.cn/20200912191715619.png)
+点击【设备属性】一栏，点击【甲醛浓度值】后的【查看】，即可看到甲醛浓度值的历史数据曲线图：
+![](https://img-blog.csdnimg.cn/20200912191807508.png)
+# 五、腾讯连连小程序操作步骤
+## 1. 添加家庭
+手机端在【微信】搜索【腾讯连连】小程序，首次使用需要进入后点击【我的】->【家庭管理】，添加一个你喜欢的名称即可。
+
+## 2. 添加调试设备

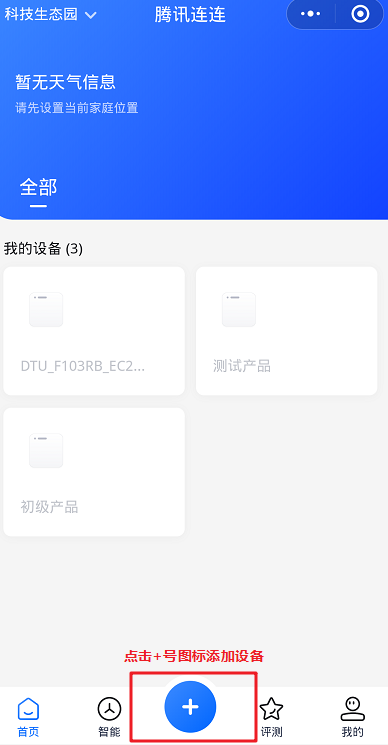

+返回【首页】，点击右上角“加号”图标：
+![](https://img-blog.csdnimg.cn/20200912192517415.png)
+

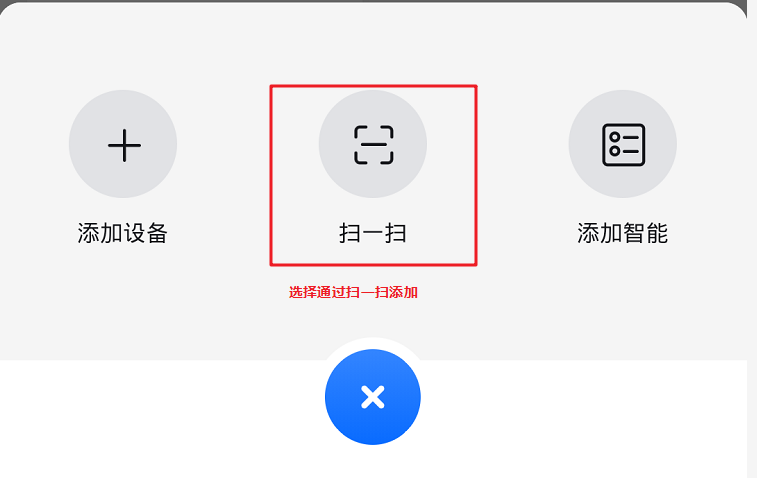

+进入后点击右上角扫码图标：
+![](https://img-blog.csdnimg.cn/20200912192742454.png)
+
+在腾讯云物联网开发平台进入【设备调试】，点击对应设备后的【二维码】：
+![](https://img-blog.csdnimg.cn/20200912192809377.png)
+

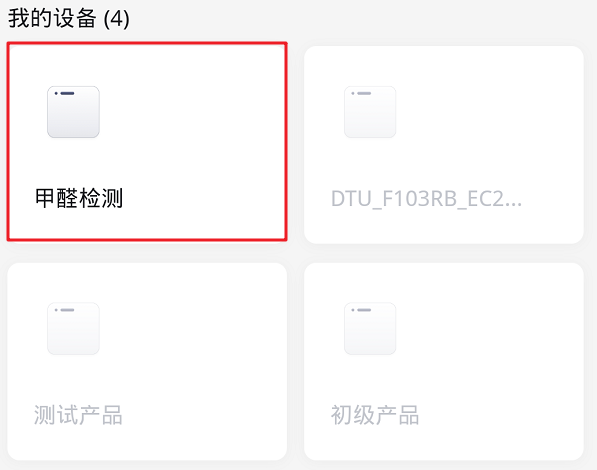

+腾讯连连扫描此二维码即可成功添加设备，添加成功之后如图：
+![](https://img-blog.csdnimg.cn/20200912192913964.png)
+
+

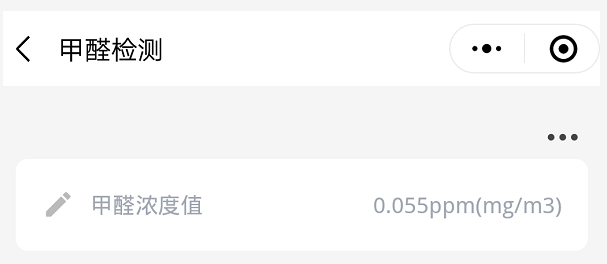

+点击此设备即可实时查看数据，并下发控制指令：
+![](https://img-blog.csdnimg.cn/20200912192848552.png)
+
+
+## 3. 修改腾讯连连显示面板

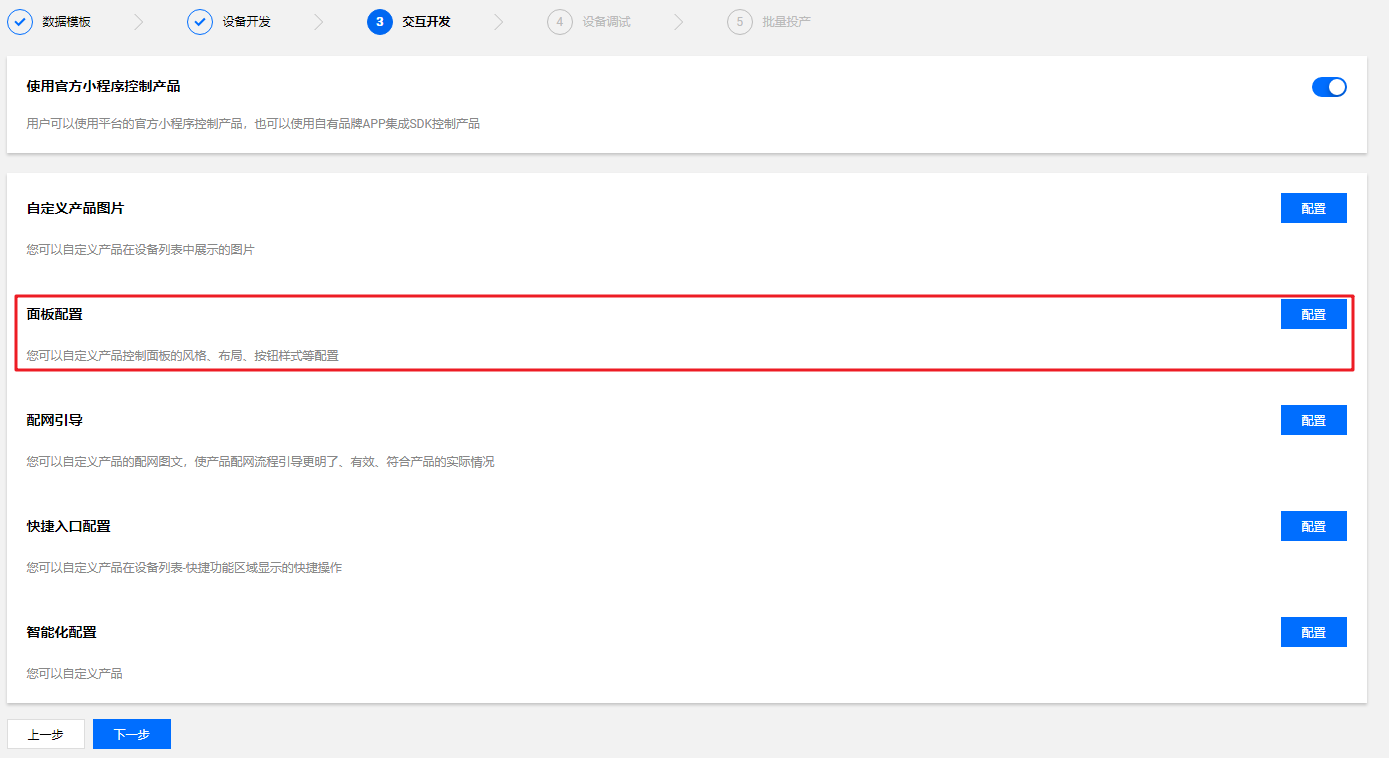

+进入【交互开发】，点击【面板配置】一栏：
+![](https://img-blog.csdnimg.cn/20200831165713961.png)

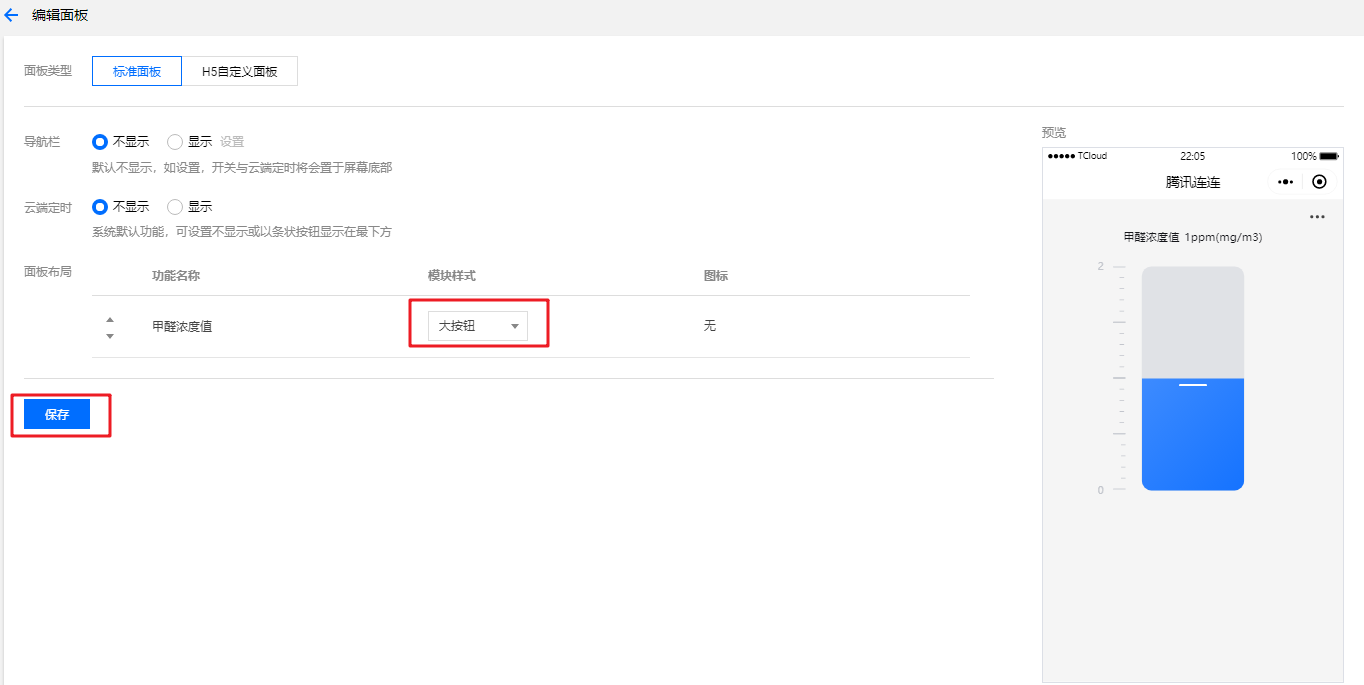

+在此页面中可以自己根据喜好配置小程序显示面板，如图：
+![](https://img-blog.csdnimg.cn/20200912193005903.png)
+
+保存之后，在腾讯连连小程序删除设备，重新扫描绑定设备即可生效。
+
+# 六、腾讯连连公众号报警操作步骤
+## 1. 创建数据流

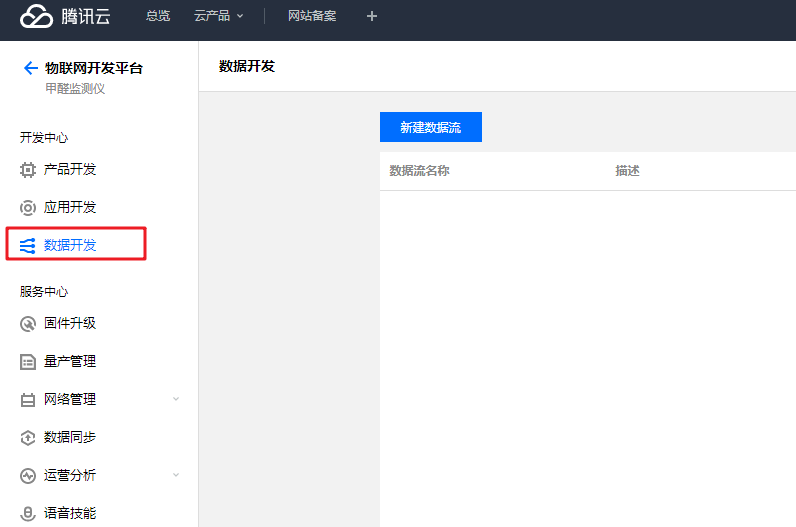

+点击左侧【数据开发】一栏，点击【新建数据流】：
+![](https://img-blog.csdnimg.cn/2020091219331529.png)

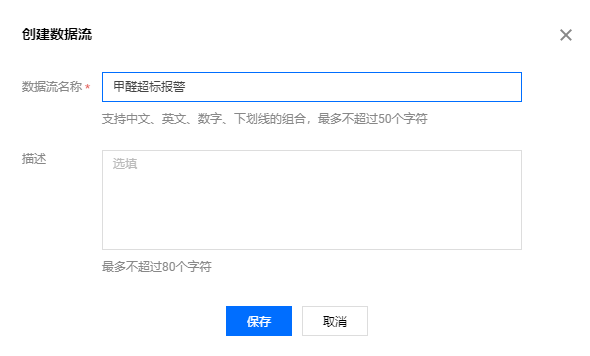

+填写数据流名称：
+![](https://img-blog.csdnimg.cn/20200912193256498.png)
+### 2. 设计数据流

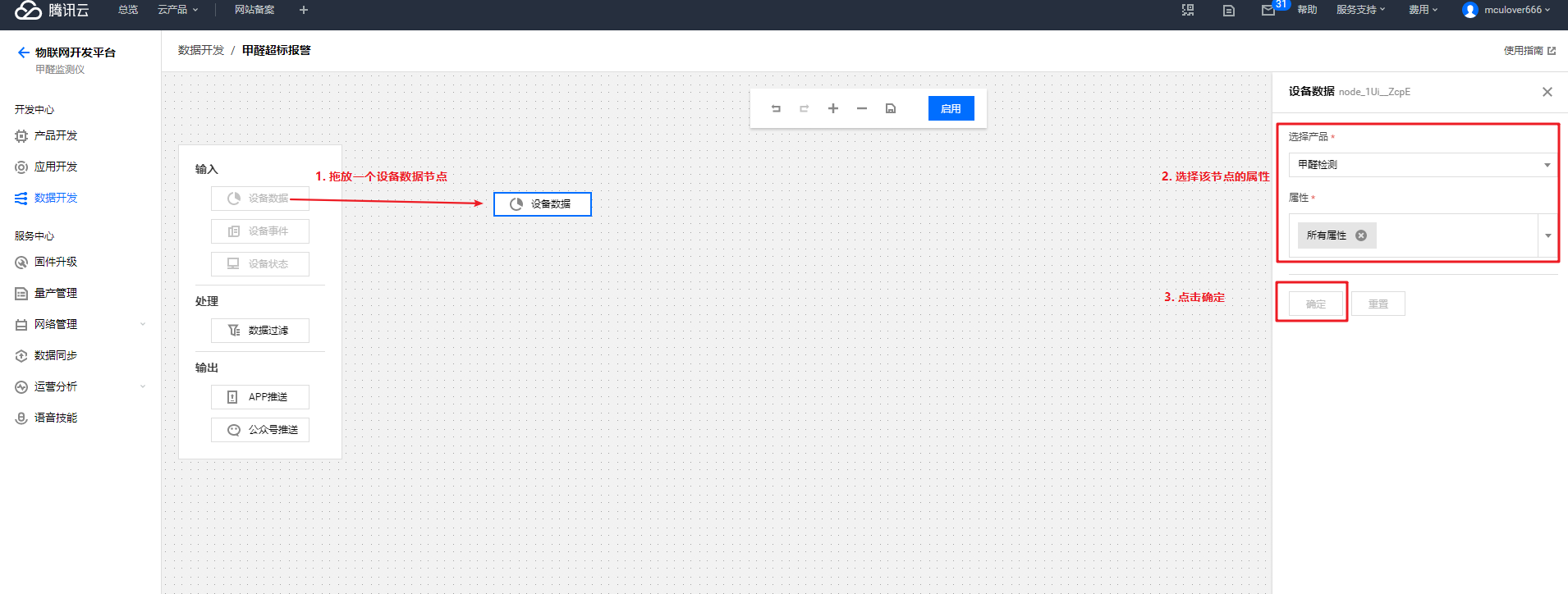

+添加并设置【设备数据】节点：
+![](https://img-blog.csdnimg.cn/20200912193549171.png)

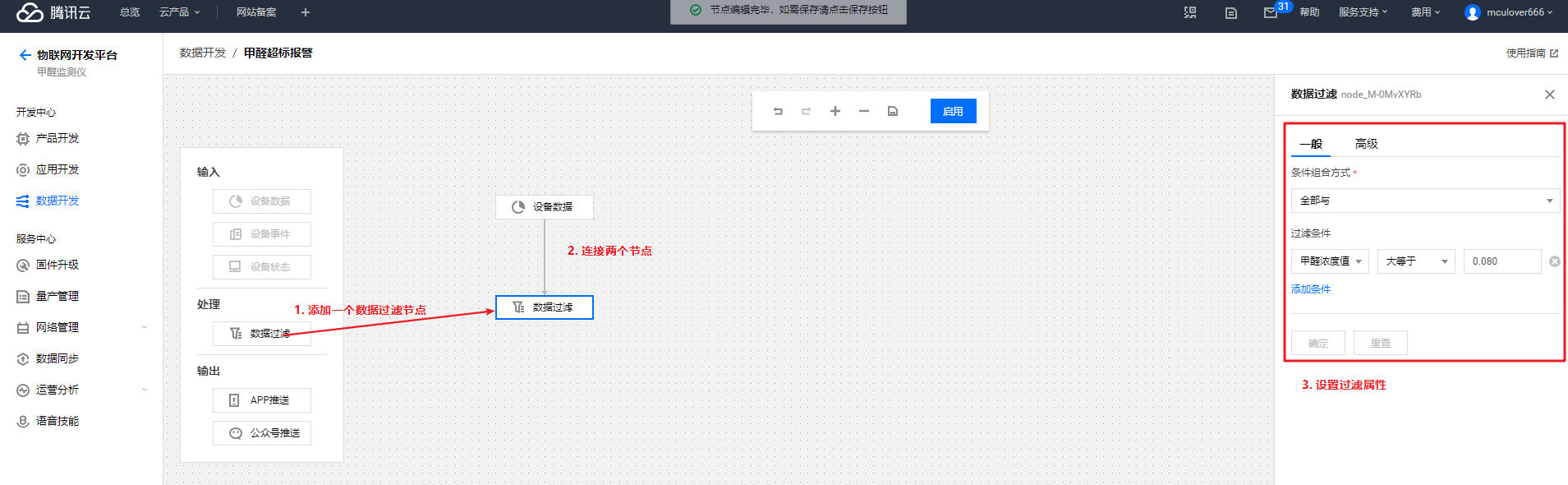

+添加并设置【过滤节点】：
+![](https://img-blog.csdnimg.cn/2020091219380427.png)

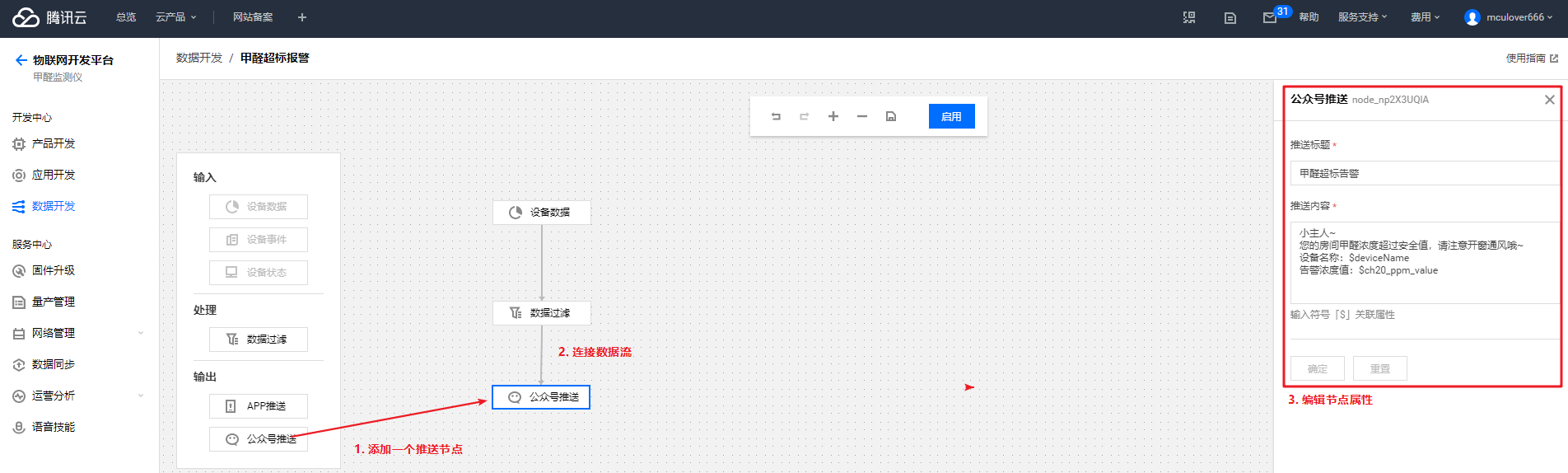

+添加并设置【推送节点】：
+![](https://img-blog.csdnimg.cn/20200912194159284.png)
+### 3. 启动数据流

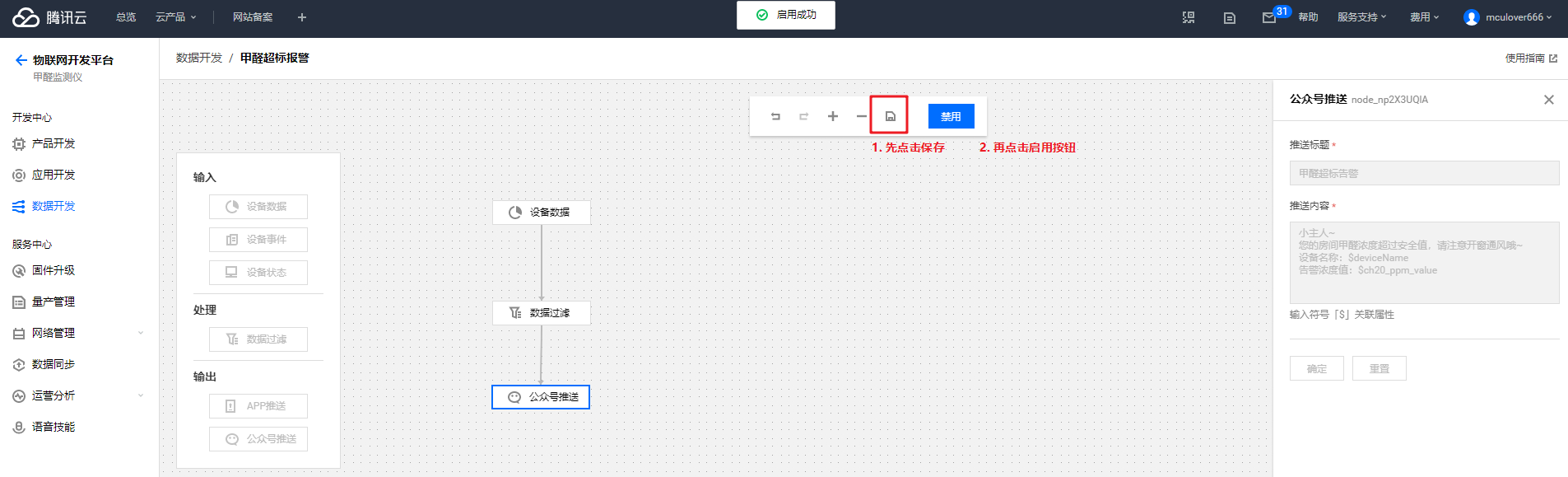

+设计完成后，点击【保存按钮】，再点击【启用】：
+![在这里插入图片描述](https://img-blog.csdnimg.cn/2020091219430620.png)
+### 4. 关注腾讯连连公众号

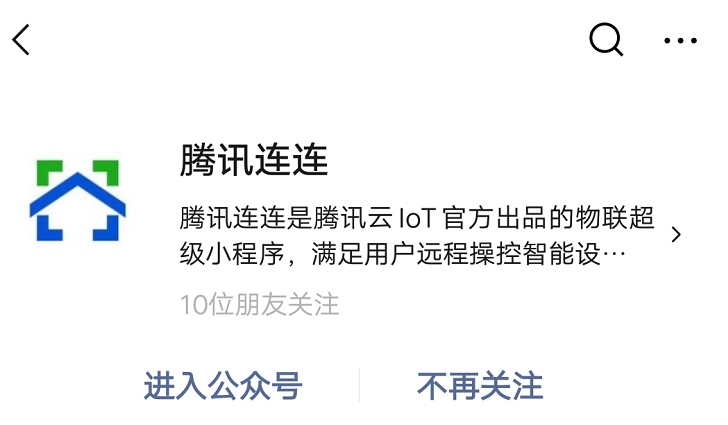

+在微信关注【腾讯连连】公众号：
+![](https://img-blog.csdnimg.cn/20200912194547820.png)

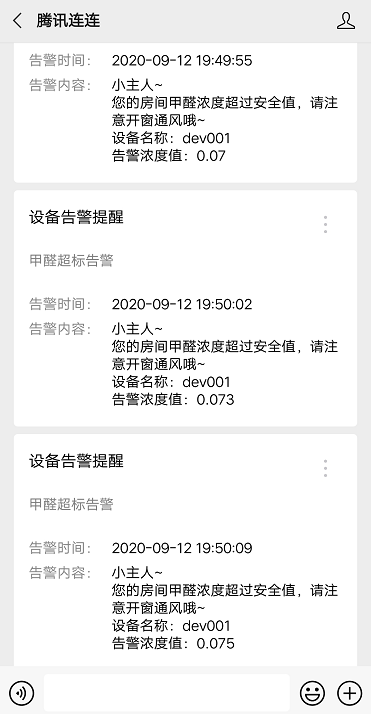

+关注后，如果有任何告警消息，即可在公众号接收到。
+
+>如果仅仅为了测试告警功能，可以先将告警值设较小的值，比如设为0.070，测试完成之后再恢复国家规定标准0.80。
+
+![](https://img-blog.csdnimg.cn/20200912195158767.png)
+至此，基于TencentOS-tiny的甲醛监测仪制作完成。
+
+
+
+
+
