# CanvasRenderingContext2D对象

> ![icon-note.gif](public_sys-resources/icon-note.gif) **说明：**
> 从API Version 8开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。


使用RenderingContext在Canvas组件上进行绘制，绘制对象可以是矩形、文本、图片等。


## 接口

CanvasRenderingContext2D(setting: RenderingContextSetting)

- 参数
  | 参数名     | 参数类型                                     | 必填   | 默认值  | 参数描述                                     |
  | ------- | ---------------------------------------- | ---- | ---- | ---------------------------------------- |
  | setting | [RenderingContextSettings](#renderingcontextsettings) | 是    | -    | 见[RenderingContextSettings](#renderingcontextsettings)。 |


### RenderingContextSettings

RenderingContextSettings(antialias?: boolean)

用来配置CanvasRenderingContext2D对象的参数，包括是否开启抗锯齿。

- 参数
  | 参数名       | 参数类型    | 必填   | 默认值   | 参数描述             |
  | --------- | ------- | ---- | ----- | ---------------- |
  | antialias | boolean | 否    | false | 表明canvas是否开启抗锯齿。 |


## 属性

| 名称                                       | 类型                                       | 默认值                                      | 描述                                       |
| ---------------------------------------- | ---------------------------------------- | ---------------------------------------- | ---------------------------------------- |
| [fillStyle](#fillstyle)                  | &lt;color&gt;&nbsp;\|&nbsp;[CanvasGradient](ts-components-canvas-canvasgradient.md)&nbsp;\|&nbsp;[CanvasPattern](#canvaspattern) | -                                        | 指定绘制的填充色。<br/>-&nbsp;类型为&lt;color&gt;时，表示设置填充区域的颜色。<br/>-&nbsp;类型为CanvasGradient时，表示渐变对象，使用[createLinearGradient](#createlineargradient)方法创建。<br/>-&nbsp;类型为CanvasPattern时，使用[createPattern](#createpattern)方法创建。 |
| [lineWidth](#linewidth)                  | number                                   | -                                        | 设置绘制线条的宽度。                               |
| [strokeStyle](#strokestyle)              | &lt;color&gt;&nbsp;\|&nbsp;[CanvasGradient](ts-components-canvas-canvasgradient.md)&nbsp;\|&nbsp;[CanvasPattern](#canvaspattern) | -                                        | 设置描边的颜色。<br/>-&nbsp;类型为&lt;color&gt;时，表示设置描边使用的颜色。<br/>-&nbsp;类型为CanvasGradient时，表示渐变对象，使用[createLinearGradient](#createlineargradient)方法创建。<br/>-&nbsp;类型为CanvasPattern时，使用[createPattern](#createpattern)方法创建。 |
| [lineCap](#linecap)                      | string                                   | 'butt'                                   | 指定线端点的样式，可选值为：<br/>-&nbsp;'butt'：线端点以方形结束。<br/>-&nbsp;'round'：线端点以圆形结束。<br/>-&nbsp;'square'：线端点以方形结束，该样式下会增加一个长度和线段厚度相同，宽度是线段厚度一半的矩形。 |
| [lineJoin](#linejoin)                    | string                                   | 'miter'                                  | 指定线段间相交的交点样式，可选值为：<br/>-&nbsp;'round'：在线段相连处绘制一个扇形，扇形的圆角半径是线段的宽度。<br/>-&nbsp;'bevel'：在线段相连处使用三角形为底填充，&nbsp;每个部分矩形拐角独立。<br/>-&nbsp;'miter'：在相连部分的外边缘处进行延伸，使其相交于一点，形成一个菱形区域，该属性可以通过设置miterLimit属性展现效果。 |
| [miterLimit](#miterlimit)                | number                                   | 10                                       | 设置斜接面限制值，该值指定了线条相交处内角和外角的距离。             |
| [font](#font)                            | string                                   | 'normal&nbsp;normal&nbsp;14px&nbsp;sans-serif' | 设置文本绘制中的字体样式。<br/>语法：ctx.font='font-size&nbsp;font-family'<br/>-&nbsp;font-size(可选)，指定字号和行高，单位只支持px。<br/>-&nbsp;font-family(可选)，指定字体系列。<br/>语法：ctx.font='font-style&nbsp;font-weight&nbsp;font-size&nbsp;font-family'<br/>-&nbsp;font-style(可选)，用于指定字体样式，支持如下几种样式：'normal',talic。<br/>-&nbsp;font-weight(可选)，用于指定字体的粗细，支持如下几种类型：'normal',&nbsp;'bold',&nbsp;'bolder',&nbsp;'lighter',&nbsp;100,&nbsp;200,&nbsp;300,&nbsp;400,&nbsp;500,&nbsp;600,&nbsp;700,&nbsp;800,&nbsp;900。<br/>-&nbsp;font-size(可选)，指定字号和行高，单位只支持px。<br/>-&nbsp;font-family(可选)，指定字体系列，支持如下几种类型：'sans-serif',&nbsp;'serif',&nbsp;'monospace'。 |
| [textAlign](#textalign)                  | string                                   | 'left'                                   | 设置文本绘制中的文本对齐方式，可选值为：<br/>-&nbsp;'left'：文本左对齐。<br/>-&nbsp;'right'：文本右对齐。<br/>-&nbsp;'center'：文本居中对齐。<br/>-&nbsp;'start'：文本对齐界线开始的地方。<br/>-&nbsp;'end'：文本对齐界线结束的地方。<br/>>&nbsp;![icon-note.gif](public_sys-resources/icon-note.gif)&nbsp;**说明：**<br/>>&nbsp;ltr布局模式下'start'和'left'一致，rtl布局模式下'start'和'right'一致·。 |
| [textBaseline](#textbaseline)            | string                                   | 'alphabetic'                             | 设置文本绘制中的水平对齐方式，可选值为：<br/>-&nbsp;'alphabetic'：文本基线是标准的字母基线。<br/>-&nbsp;'top'：文本基线在文本块的顶部。<br/>-&nbsp;'hanging'：文本基线是悬挂基线。<br/>-&nbsp;'middle'：文本基线在文本块的中间。<br/>-&nbsp;'ideographic'：文字基线是表意字基线；如果字符本身超出了alphabetic基线，那么ideograhpic基线位置在字符本身的底部。<br/>-&nbsp;'bottom'：文本基线在文本块的底部。&nbsp;与ideographic基线的区别在于ideographic基线不需要考虑下行字母。 |
| [globalAlpha](#globalalpha)              | number                                   | -                                        | 设置透明度，0.0为完全透明，1.0为完全不透明。                |
| [lineDashOffset](#linedashoffset)        | number                                   | 0.0                                      | 设置画布的虚线偏移量，精度为float。                     |
| [globalCompositeOperation](#globalcompositeoperation) | string                                   | 'source-over'                            | 设置合成操作的方式。类型字段可选值有'source-over'，'source-atop'，'source-in'，'source-out'，'destination-over'，'destination-atop'，'destination-in'，'destination-out'，'lighter'，'copy'，'xor'。 |
| [shadowBlur](#shadowblur)                | number                                   | 0.0                                      | 设置绘制阴影时的模糊级别，值越大越模糊，精度为float。            |
| [shadowColor](#shadowcolor)              | &lt;color&gt;                            | -                                        | 设置绘制阴影时的阴影颜色。                            |
| [shadowOffsetX](#shadowoffsetx)          | number                                   | -                                        | 设置绘制阴影时和原有对象的水平偏移值。                      |
| [shadowOffsetY](#shadowoffsety)          | number                                   | -                                        | 设置绘制阴影时和原有对象的垂直偏移值。                      |
| [imageSmoothingEnabled](#imagesmoothingenabled) | boolean                                  | true                                     | 用于设置绘制图片时是否进行图像平滑度调整，true为启用，false为不启用。  |
| imageSmoothingQuality                    | string                                   | 'low'                                    | 用于设置图像平滑度，支持如下三种类型：'low',&nbsp;'medium',&nbsp;'high'。 |

> ![icon-note.gif](public_sys-resources/icon-note.gif) **说明：**
> &lt;color&gt;类型格式为 'rgb(255, 255, 255)'，'rgba(255, 255, 255, 1.0)'，'\#FFFFFF'。


### fillStyle

```ts
// xxx.ets
@Entry
@Component
struct FillStyleExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.fillStyle = '#0000ff'
          this.context.fillRect(20, 160, 150, 100)
        })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001238712411](figures/zh-cn_image_0000001238712411.png)


### lineWidth

```ts
// xxx.ets
@Entry
@Component
struct LineWidthExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
        this.context.lineWidth = 5
        this.context.strokeRect(25, 25, 85, 105)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001194192432](figures/zh-cn_image_0000001194192432.png)


### strokeStyle

```ts
// xxx.ets
@Entry
@Component
struct StrokeStyleExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.lineWidth = 10
          this.context.strokeStyle = '#0000ff'
          this.context.strokeRect(25, 25, 155, 105)
        })
    }
    .width('100%')
    .height('100%')
  }
}
```


![zh-cn_image_0000001194352432](figures/zh-cn_image_0000001194352432.png)


### lineCap

```ts
// xxx.ets
@Entry
@Component
struct LineCapExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.lineWidth = 8
          this.context.beginPath()
          this.context.lineCap = 'round'
          this.context.moveTo(30, 50)
          this.context.lineTo(220, 50)
          this.context.stroke()
        })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001238952373](figures/zh-cn_image_0000001238952373.png)


### lineJoin

```ts
// xxx.ets
@Entry
@Component
struct LineJoinExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
        this.context.beginPath()
        this.context.lineWidth = 8
        this.context.lineJoin = 'miter'
        this.context.moveTo(30, 30)
        this.context.lineTo(120, 60)
        this.context.lineTo(30, 110)
        this.context.stroke()
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001194032454](figures/zh-cn_image_0000001194032454.png)


### miterLimit

```ts
// xxx.ets
@Entry
@Component
struct MiterLimit {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.lineWidth = 8
          this.context.lineJoin = 'miter'
          this.context.miterLimit = 3
          this.context.moveTo(30, 30)
          this.context.lineTo(60, 35)
          this.context.lineTo(30, 37)
          this.context.stroke()
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001239032409](figures/zh-cn_image_0000001239032409.png)


### font

```ts
// xxx.ets
@Entry
@Component
struct Fonts {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.font = '30px sans-serif'
          this.context.fillText("Hello World", 20, 60)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001193872488](figures/zh-cn_image_0000001193872488.png)


### textAlign

```ts
// xxx.ets
@Entry
@Component
struct CanvasExample {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
        this.context.strokeStyle = '#0000ff'
        this.context.moveTo(140, 10)
        this.context.lineTo(140, 160)
        this.context.stroke()

        this.context.font = '18px sans-serif'

        this.context.textAlign = 'start'
        this.context.fillText('textAlign=start', 140, 60)
        this.context.textAlign = 'end'
        this.context.fillText('textAlign=end', 140, 80)
        this.context.textAlign = 'left'
        this.context.fillText('textAlign=left', 140, 100)
        this.context.textAlign = 'center'
        this.context.fillText('textAlign=center',140, 120)
        this.context.textAlign = 'right'
        this.context.fillText('textAlign=right',140, 140)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001238832385](figures/zh-cn_image_0000001238832385.png)


### textBaseline

```ts
// xxx.ets
@Entry
@Component
struct TextBaseline {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.strokeStyle = '#0000ff'
          this.context.moveTo(0, 120)
          this.context.lineTo(400, 120)
          this.context.stroke()

          this.context.font = '20px sans-serif'

          this.context.textBaseline = 'top'
          this.context.fillText('Top', 10, 120)
          this.context.textBaseline = 'bottom'
          this.context.fillText('Bottom', 55, 120)
          this.context.textBaseline = 'middle'
          this.context.fillText('Middle', 125, 120)
          this.context.textBaseline = 'alphabetic'
          this.context.fillText('Alphabetic', 195, 120)
          this.context.textBaseline = 'hanging'
          this.context.fillText('Hanging', 295, 120)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001238712413](figures/zh-cn_image_0000001238712413.png)


### globalAlpha

```ts
// xxx.ets
@Entry
@Component
struct GlobalAlpha {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
        this.context.fillStyle = 'rgb(255,0,0)'
        this.context.fillRect(0, 0, 50, 50)
        this.context.globalAlpha = 0.4
        this.context.fillStyle = 'rgb(0,0,255)'
        this.context.fillRect(50, 50, 50, 50)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001194192434](figures/zh-cn_image_0000001194192434.png)


### lineDashOffset

```ts
// xxx.ets
@Entry
@Component
struct LineDashOffset {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.arc(100, 75, 50, 0, 6.28)
          this.context.setLineDash([10,20])
          this.context.stroke();
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001194352434](figures/zh-cn_image_0000001194352434.png)


### globalCompositeOperation

| 名称               | 描述                       |
| ---------------- | ------------------------ |
| source-over      | 在现有绘制内容上显示新绘制内容，属于默认值。   |
| source-atop      | 在现有绘制内容顶部显示新绘制内容。        |
| source-in        | 在现有绘制内容中显示新绘制内容。         |
| source-out       | 在现有绘制内容之外显示新绘制内容。        |
| destination-over | 在新绘制内容上方显示现有绘制内容。        |
| destination-atop | 在新绘制内容顶部显示现有绘制内容。        |
| destination-in   | 在新绘制内容中显示现有绘制内容。         |
| destination-out  | 在新绘制内容外显示现有绘制内容。         |
| lighter          | 显示新绘制内容和现有绘制内容。          |
| copy             | 显示新绘制内容而忽略现有绘制内容。        |
| xor              | 使用异或操作对新绘制内容与现有绘制内容进行融合。 |

```ts
// xxx.ets
@Entry
@Component
struct GlobalCompositeOperation {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(20, 20, 50, 50)
          this.context.globalCompositeOperation = 'source-over'
          this.context.fillStyle = 'rgb(0,0,255)'
          this.context.fillRect(50, 50, 50, 50)
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(120, 20, 50, 50)
          this.context.globalCompositeOperation = 'destination-over'
          this.context.fillStyle = 'rgb(0,0,255)'
          this.context.fillRect(150, 50, 50, 50)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001238952375](figures/zh-cn_image_0000001238952375.png)


### shadowBlur

```ts
// xxx.ets
@Entry
@Component
struct ShadowBlur {
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.shadowBlur = 30
          this.context.shadowColor = 'rgb(0,0,0)'
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(20, 20, 100, 80)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001194032456](figures/zh-cn_image_0000001194032456.png)


### shadowColor

```ts
// xxx.ets
@Entry
@Component
struct ShadowColor {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.shadowBlur = 30
          this.context.shadowColor = 'rgb(0,0,255)'
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(30, 30, 100, 100)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001239032411](figures/zh-cn_image_0000001239032411.png)


### shadowOffsetX

```ts
// xxx.ets
@Entry
@Component
struct ShadowOffsetX {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.shadowBlur = 10
          this.context.shadowOffsetX = 20
          this.context.shadowColor = 'rgb(0,0,0)'
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(20, 20, 100, 80)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001193872490](figures/zh-cn_image_0000001193872490.png)


### shadowOffsetY

```ts
// xxx.ets
@Entry
@Component
struct ShadowOffsetY {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.shadowBlur = 10
          this.context.shadowOffsetY = 20
          this.context.shadowColor = 'rgb(0,0,0)'
          this.context.fillStyle = 'rgb(255,0,0)'
          this.context.fillRect(30, 30, 100, 100)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001238832387](figures/zh-cn_image_0000001238832387.png)

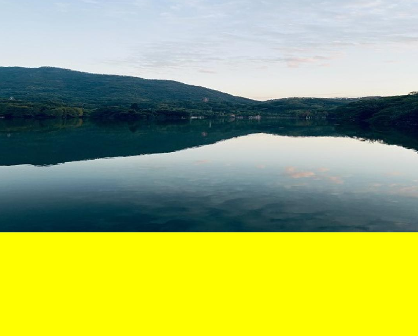

### imageSmoothingEnabled

```ts
// xxx.ets
@Entry
@Component
struct ImageSmoothingEnabled {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  private img:ImageBitmap = new ImageBitmap("common/images/icon.jpg")

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.imageSmoothingEnabled = false
          this.context.drawImage( this.img,0,0,400,200)
      })
    }
    .width('100%')
    .height('100%')
  }
}
```

![zh-cn_image_0000001238712415](figures/zh-cn_image_0000001238712415.png)


## 方法


### fillRect

fillRect(x: number, y: number, w: number, h: number): void

填充一个矩形。

- 参数
  | 参数     | 类型     | 必填   | 默认值  | 说明            |
  | ------ | ------ | ---- | ---- | ------------- |
  | x      | number | 是    | 0    | 指定矩形左上角点的x坐标。 |
  | y      | number | 是    | 0    | 指定矩形左上角点的y坐标。 |
  | width  | number | 是    | 0    | 指定矩形的宽度。      |
  | height | number | 是    | 0    | 指定矩形的高度。      |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct FillRect {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.fillRect(0,30,100,100)
         })
        }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194192436](figures/zh-cn_image_0000001194192436.png)


### strokeRect

strokeRect(x: number, y: number, w: number, h: number): void

绘制具有边框的矩形，矩形内部不填充。

- 参数
  | 参数     | 类型     | 必填   | 默认值  | 说明           |
  | ------ | ------ | ---- | ---- | ------------ |
  | x      | number | 是    | 0    | 指定矩形的左上角x坐标。 |
  | y      | number | 是    | 0    | 指定矩形的左上角y坐标。 |
  | width  | number | 是    | 0    | 指定矩形的宽度。     |
  | height | number | 是    | 0    | 指定矩形的高度。     |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct StrokeRect {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.strokeRect(30, 30, 200, 150)
        })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194352436](figures/zh-cn_image_0000001194352436.png)


### clearRect

clearRect(x: number, y: number, w: number, h: number): void

删除指定区域内的绘制内容。

- 参数
  | 参数     | 类型     | 必填   | 默认值  | 描述            |
  | ------ | ------ | ---- | ---- | ------------- |
  | x      | number | 是    | 0    | 指定矩形上的左上角x坐标。 |
  | y      | number | 是    | 0    | 指定矩形上的左上角y坐标。 |
  | width  | number | 是    | 0    | 指定矩形的宽度。      |
  | height | number | 是    | 0    | 指定矩形的高度。      |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct ClearRect {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.fillStyle = 'rgb(0,0,255)'
            this.context.fillRect(0,0,500,500)
            this.context.clearRect(20,20,150,100)
        })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001238952377](figures/zh-cn_image_0000001238952377.png)


### fillText

fillText(text: string, x: number, y: number): void

绘制填充类文本。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 说明              |
  | ---- | ------ | ---- | ---- | --------------- |
  | text | string | 是    | “”   | 需要绘制的文本内容。      |
  | x    | number | 是    | 0    | 需要绘制的文本的左下角x坐标。 |
  | y    | number | 是    | 0    | 需要绘制的文本的左下角y坐标。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct FillText {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.font = '30px sans-serif'
            this.context.fillText("Hello World!", 20, 100)
        })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194032458](figures/zh-cn_image_0000001194032458.png)


### strokeText

strokeText(text: string, x: number, y: number): void

绘制描边类文本。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 描述              |
  | ---- | ------ | ---- | ---- | --------------- |
  | text | string | 是    | “”   | 需要绘制的文本内容。      |
  | x    | number | 是    | 0    | 需要绘制的文本的左下角x坐标。 |
  | y    | number | 是    | 0    | 需要绘制的文本的左下角y坐标。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct StrokeText {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.font = '55px sans-serif'
            this.context.strokeText("Hello World!", 20, 60)
        })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001239032413](figures/zh-cn_image_0000001239032413.png)

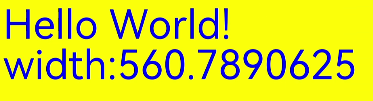

### measureText

measureText(text: string): TextMetrics

该方法返回一个文本测算的对象，通过该对象可以获取指定文本的宽度值。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 说明         |
  | ---- | ------ | ---- | ---- | ---------- |
  | text | string | 是    | ""   | 需要进行测量的文本。 |

- 返回值
  | 类型          | 说明      |
  | ----------- | ------- |
  | TextMetrics | 文本的尺寸信息 |

- TextMetrics类型描述
  | 属性    | 类型     | 描述      |
  | ----- | ------ | ------- |
  | width | number | 字符串的宽度。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct MeasureText {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.font = '50px sans-serif'
            this.context.fillText("Hello World!", 20, 100)
            this.context.fillText("width:" + this.context.measureText("Hello World!").width, 20, 200)
        })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001193872492](figures/zh-cn_image_0000001193872492.png)


### stroke

stroke(path?: Path2D): void

进行边框绘制操作。

- 参数
  | 参数   | 类型                                       | 必填   | 默认值  | 描述           |
  | ---- | ---------------------------------------- | ---- | ---- | ------------ |
  | path | [Path2D](ts-components-canvas-path2d.md) | 否    | null | 需要绘制的Path2D。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct Stroke {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.moveTo(25, 25)
            this.context.lineTo(25, 105)
            this.context.strokeStyle = 'rgb(0,0,255)'
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001238832389](figures/zh-cn_image_0000001238832389.png)


### beginPath

beginPath(): void

创建一个新的绘制路径。

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct BeginPath {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.lineWidth = 6
            this.context.strokeStyle = '#0000ff'
            this.context.moveTo(15, 80)
            this.context.lineTo(280, 160)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001238712417](figures/zh-cn_image_0000001238712417.png)


### moveTo

moveTo(x: number, y: number): void

路径从当前点移动到指定点。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 说明        |
  | ---- | ------ | ---- | ---- | --------- |
  | x    | number | 是    | 0    | 指定位置的x坐标。 |
  | y    | number | 是    | 0    | 指定位置的y坐标。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct MoveTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.moveTo(10, 10)
            this.context.lineTo(280, 160)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194192438](figures/zh-cn_image_0000001194192438.png)


### lineTo

lineTo(x: number, y: number): void

从当前点到指定点进行路径连接。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 描述        |
  | ---- | ------ | ---- | ---- | --------- |
  | x    | number | 是    | 0    | 指定位置的x坐标。 |
  | y    | number | 是    | 0    | 指定位置的y坐标。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct LineTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.moveTo(10, 10)
            this.context.lineTo(280, 160)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194352438](figures/zh-cn_image_0000001194352438.png)


### closePath

closePath(): void

结束当前路径形成一个封闭路径。

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct ClosePath {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
              this.context.beginPath()
              this.context.moveTo(30, 30)
              this.context.lineTo(110, 30)
              this.context.lineTo(70, 90)
              this.context.closePath()
              this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001238952379](figures/zh-cn_image_0000001238952379.png)

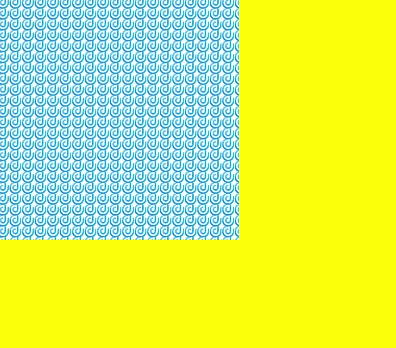

### createPattern

createPattern(image: ImageBitmap, repetition: string): void

通过指定图像和重复方式创建图片填充的模板。

- 参数
  | 参数         | 类型                                       | 必填   | 默认值  | 描述                                       |
  | ---------- | ---------------------------------------- | ---- | ---- | ---------------------------------------- |
  | image      | [ImageBitmap](ts-components-canvas-imagebitmap.md) | 是    | null | 图源对象，具体参考ImageBitmap对象。                  |
  | repetition | string                                   | 是    | “”   | 设置图像重复的方式，取值为：'repeat'、'repeat-x'、&nbsp;'repeat-y'、'no-repeat'。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct CreatePattern {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
    private img:ImageBitmap = new ImageBitmap("common/images/icon.jpg")

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            var pattern = this.context.createPattern(this.img, 'repeat')
            this.context.fillStyle = pattern
            this.context.fillRect(0, 0, 200, 200)
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194032460](figures/zh-cn_image_0000001194032460.png)


### bezierCurveTo

bezierCurveTo(cp1x: number, cp1y: number, cp2x: number, cp2y: number, x: number, y: number): void

创建三次贝赛尔曲线的路径。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 描述             |
  | ---- | ------ | ---- | ---- | -------------- |
  | cp1x | number | 是    | 0    | 第一个贝塞尔参数的x坐标值。 |
  | cp1y | number | 是    | 0    | 第一个贝塞尔参数的y坐标值。 |
  | cp2x | number | 是    | 0    | 第二个贝塞尔参数的x坐标值。 |
  | cp2y | number | 是    | 0    | 第二个贝塞尔参数的y坐标值。 |
  | x    | number | 是    | 0    | 路径结束时的x坐标值。    |
  | y    | number | 是    | 0    | 路径结束时的y坐标值。    |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct BezierCurveTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.moveTo(10, 10)
            this.context.bezierCurveTo(20, 100, 200, 100, 200, 20)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001239032415](figures/zh-cn_image_0000001239032415.png)


### quadraticCurveTo

quadraticCurveTo(cpx: number, cpy: number, x: number, y: number): void

创建二次贝赛尔曲线的路径。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 描述          |
  | ---- | ------ | ---- | ---- | ----------- |
  | cpx  | number | 是    | 0    | 贝塞尔参数的x坐标值。 |
  | cpy  | number | 是    | 0    | 贝塞尔参数的y坐标值。 |
  | x    | number | 是    | 0    | 路径结束时的x坐标值。 |
  | y    | number | 是    | 0    | 路径结束时的y坐标值。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct QuadraticCurveTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath();
            this.context.moveTo(20, 20);
            this.context.quadraticCurveTo(100, 100, 200, 20);
            this.context.stroke();
        })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001193872494](figures/zh-cn_image_0000001193872494.png)


### arc

arc(x: number, y: number, radius: number, startAngle: number, endAngle: number, anticlockwise?: boolean): void

绘制弧线路径。

- 参数
  | 参数            | 类型      | 必填   | 默认值   | 描述         |
  | ------------- | ------- | ---- | ----- | ---------- |
  | x             | number  | 是    | 0     | 弧线圆心的x坐标值。 |
  | y             | number  | 是    | 0     | 弧线圆心的y坐标值。 |
  | radius        | number  | 是    | 0     | 弧线的圆半径。    |
  | startAngle    | number  | 是    | 0     | 弧线的起始弧度。   |
  | endAngle      | number  | 是    | 0     | 弧线的终止弧度。   |
  | anticlockwise | boolean | 否    | false | 是否逆时针绘制圆弧。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct Arc {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.arc(100, 75, 50, 0, 6.28)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001238832391](figures/zh-cn_image_0000001238832391.png)


### arcTo

arcTo(x1: number, y1: number, x2: number, y2: number, radius: number): void

依据圆弧经过的点和圆弧半径创建圆弧路径。

- 参数
  | 参数     | 类型     | 必填   | 默认值  | 描述              |
  | ------ | ------ | ---- | ---- | --------------- |
  | x1     | number | 是    | 0    | 圆弧经过的第一个点的x坐标值。 |
  | y1     | number | 是    | 0    | 圆弧经过的第一个点的y坐标值。 |
  | x2     | number | 是    | 0    | 圆弧经过的第二个点的x坐标值。 |
  | y2     | number | 是    | 0    | 圆弧经过的第二个点的y坐标值。 |
  | radius | number | 是    | 0    | 圆弧的圆半径值。        |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct ArcTo {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.moveTo(100, 20);
            this.context.arcTo(150, 20, 150, 70, 50);
            this.context.stroke();
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001238712419](figures/zh-cn_image_0000001238712419.png)


### ellipse

ellipse(x: number, y: number, radiusX: number, radiusY: number, rotation: number, startAngle: number, endAngle: number, anticlockwise?: boolean): void

在规定的矩形区域绘制一个椭圆。

- 参数
  | 参数            | 类型      | 必填   | 默认值   | 说明                |
  | ------------- | ------- | ---- | ----- | ----------------- |
  | x             | number  | 是    | 0     | 椭圆圆心的x轴坐标。        |
  | y             | number  | 是    | 0     | 椭圆圆心的y轴坐标。        |
  | radiusX       | number  | 是    | 0     | 椭圆x轴的半径长度。        |
  | radiusY       | number  | 是    | 0     | 椭圆y轴的半径长度。        |
  | rotation      | number  | 是    | 0     | 椭圆的旋转角度，单位为弧度。    |
  | startAngle    | number  | 是    | 0     | 椭圆绘制的起始点角度，以弧度表示。 |
  | endAngle      | number  | 是    | 0     | 椭圆绘制的结束点角度，以弧度表示。 |
  | anticlockwise | boolean | 否    | false | 是否以逆时针方向绘制椭圆。     |

- 示例

  ```ts
  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.beginPath()
            this.context.ellipse(200, 200, 50, 100, Math.PI * 0.25, Math.PI * 0.5, Math.PI)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194192440](figures/zh-cn_image_0000001194192440.png)


### rect

rect(x: number, y: number, width: number, height: number): void

创建矩形路径。

- 参数
  | 参数     | 类型     | 必填   | 默认值  | 描述            |
  | ------ | ------ | ---- | ---- | ------------- |
  | x      | number | 是    | 0    | 指定矩形的左上角x坐标值。 |
  | y      | number | 是    | 0    | 指定矩形的左上角y坐标值。 |
  | width  | number | 是    | 0    | 指定矩形的宽度。      |
  | height | number | 是    | 0    | 指定矩形的高度。      |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.rect(20, 20, 100, 100) // Create a 100*100 rectangle at (20, 20)
            this.context.stroke()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194352440](figures/zh-cn_image_0000001194352440.png)


### fill

fill(): void

对封闭路径进行填充。

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct Fill {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.rect(20, 20, 100, 100) // Create a 100*100 rectangle at (20, 20)
            this.context.fill()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001238952381](figures/zh-cn_image_0000001238952381.png)


### clip

clip(): void

设置当前路径为剪切路径。

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct Clip {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.rect(0, 0, 200, 200)
            this.context.stroke()
            this.context.clip()
            this.context.fillStyle = "rgb(255,0,0)"
            this.context.fillRect(0, 0, 150, 150)
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194032462](figures/zh-cn_image_0000001194032462.png)


### rotate

rotate(rotate: number): void

针对当前坐标轴进行顺时针旋转。

- 参数
  | 参数     | 类型     | 必填   | 默认值  | 描述                                       |
  | ------ | ------ | ---- | ---- | ---------------------------------------- |
  | rotate | number | 是    | 0    | 设置顺时针旋转的弧度值，可以通过Math.PI&nbsp;/&nbsp;180将角度转换为弧度值。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct Rotate {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.rotate(45 * Math.PI / 180) // Rotate the rectangle 45 degrees
            this.context.fillRect(70, 20, 50, 50)
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001239032417](figures/zh-cn_image_0000001239032417.png)


### scale

scale(x: number, y: number): void

设置canvas画布的缩放变换属性，后续的绘制操作将按照缩放比例进行缩放。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 描述          |
  | ---- | ------ | ---- | ---- | ----------- |
  | x    | number | 是    | 0    | 设置水平方向的缩放值。 |
  | y    | number | 是    | 0    | 设置垂直方向的缩放值。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct Scale {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.strokeRect(10, 10, 25, 25)
            this.context.scale(2, 2) // Scale to 200%
            this.context.strokeRect(10, 10, 25, 25)
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001193872498](figures/zh-cn_image_0000001193872498.png)


### transform

transform(scaleX: number, skewX: number, skewY: number, scaleY: number, translateX: number, translateY: number): void

transform方法对应一个变换矩阵，想对一个图形进行变化的时候，只要设置此变换矩阵相应的参数，对图形的各个定点的坐标分别乘以这个矩阵，就能得到新的定点的坐标。矩阵变换效果可叠加。

> ![icon-note.gif](public_sys-resources/icon-note.gif) **说明：**
> 变换后的坐标计算方式（x和y为变换前坐标，x'和y'为变换后坐标）：
>
> - x' = scaleX \* x + skewY \* y + translateX
>
> - y' = skewX \* x + scaleY \* y + translateY

- 参数
  | 参数         | 类型     | 必填   | 默认值  | 描述       |
  | ---------- | ------ | ---- | ---- | -------- |
  | scaleX     | number | 是    | 0    | 指定水平缩放值。 |
  | skewX      | number | 是    | 0    | 指定水平倾斜值。 |
  | skewY      | number | 是    | 0    | 指定垂直倾斜值。 |
  | scaleY     | number | 是    | 0    | 指定垂直缩放值。 |
  | translateX | number | 是    | 0    | 指定水平移动值。 |
  | translateY | number | 是    | 0    | 指定垂直移动值。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct Transform {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.fillStyle = 'rgb(0,0,0)'
            this.context.fillRect(0, 0, 100, 100)
            this.context.transform(1, 0.5, -0.5, 1, 10, 10)
            this.context.fillStyle = 'rgb(255,0,0)'
            this.context.fillRect(0, 0, 100, 100)
            this.context.transform(1, 0.5, -0.5, 1, 10, 10)
            this.context.fillStyle = 'rgb(0,0,255)'
            this.context.fillRect(0, 0, 100, 100)
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001238832395](figures/zh-cn_image_0000001238832395.png)


### setTransform

setTransform(scaleX: number, skewX: number, skewY: number, scale: number, translateX: number, translateY: number): void

setTransfrom方法使用的参数和transform()方法相同，但setTransform()方法会重置现有的变换矩阵并创建新的变换矩阵。

- 参数
  | 参数         | 类型     | 必填   | 默认值  | 描述       |
  | ---------- | ------ | ---- | ---- | -------- |
  | scaleX     | number | 是    | 0    | 指定水平缩放值。 |
  | skewX      | number | 是    | 0    | 指定水平倾斜值。 |
  | skewY      | number | 是    | 0    | 指定垂直倾斜值。 |
  | scaleY     | number | 是    | 0    | 指定垂直缩放值。 |
  | translateX | number | 是    | 0    | 指定水平移动值。 |
  | translateY | number | 是    | 0    | 指定垂直移动值。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct SetTransform {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.fillStyle = 'rgb(255,0,0)'
            this.context.fillRect(0, 0, 100, 100)
            this.context.setTransform(1,0.5, -0.5, 1, 10, 10)
            this.context.fillStyle = 'rgb(0,0,255)'
            this.context.fillRect(0, 0, 100, 100)
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001238712421](figures/zh-cn_image_0000001238712421.png)


### translate

translate(x: number, y: number): void

移动当前坐标系的原点。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 描述       |
  | ---- | ------ | ---- | ---- | -------- |
  | x    | number | 是    | 0    | 设置水平平移量。 |
  | y    | number | 是    | 0    | 设置竖直平移量。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct Translate {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.fillRect(10, 10, 50, 50)
            this.context.translate(70, 70)
            this.context.fillRect(10, 10, 50, 50)
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194192446](figures/zh-cn_image_0000001194192446.png)


### drawImage

drawImage(image: ImageBitmap | PixelMap, dx: number, dy: number): void

drawImage(image: ImageBitmap | PixelMap, dx: number, dy: number, dWidth: number, dHeight: number): void

drawImage(image: ImageBitmap | PixelMap, sx: number, sy: number, sWidth: number, sHeight: number, dx: number, dy: number, dWidth: number, dHeight: number):void

进行图像绘制。

- 参数
  | 参数      | 类型                                       | 必填   | 默认值  | 描述                                       |
  | ------- | ---------------------------------------- | ---- | ---- | ---------------------------------------- |
  | image   | [ImageBitmap](ts-components-canvas-imagebitmap.md)或[PixelMap](../apis/js-apis-image.md#pixelmap7) | 是    | null | 图片资源，请参考ImageBitmap或PixelMap。            |
  | sx      | number                                   | 否    | 0    | 裁切源图像时距离源图像左上角的x坐标值。                     |
  | sy      | number                                   | 否    | 0    | 裁切源图像时距离源图像左上角的y坐标值。                     |
  | sWidth  | number                                   | 否    | 0    | 裁切源图像时需要裁切的宽度。                           |
  | sHeight | number                                   | 否    | 0    | 裁切源图像时需要裁切的高度。                           |
  | dx      | number                                   | 是    | 0    | 绘制区域左上角在x轴的位置。                           |
  | dy      | number                                   | 是    | 0    | 绘制区域左上角在y&nbsp;轴的位置。                     |
  | dWidth  | number                                   | 否    | 0    | 绘制区域的宽度。当绘制区域的宽度和裁剪图像的宽度不一致时，将图像宽度拉伸或压缩为绘制区域的宽度。 |
  | dHeight | number                                   | 否    | 0    | 绘制区域的高度。当绘制区域的高度和裁剪图像的高度不一致时，将图像高度拉伸或压缩为绘制区域的高度。 |


- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct ImageExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true);
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
    private img:ImageBitmap = new ImageBitmap("common/images/example.jpg");
    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.drawImage( this.img,0,0,500,500,0,0,400,200);
        })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194352442](figures/zh-cn_image_0000001194352442.png)


### createImageData

createImageData(width: number, height: number): Object

创建新的ImageData 对象，请参考[ImageData](ts-components-canvas-imagebitmap.md)。

- 参数
  | 参数     | 类型     | 必填   | 默认   | 描述            |
  | ------ | ------ | ---- | ---- | ------------- |
  | width  | number | 是    | 0    | ImageData的宽度。 |
  | height | number | 是    | 0    | ImageData的高度。 |


### createImageData

createImageData(imageData: Object): Object

创建新的ImageData 对象，请参考[ImageData](ts-components-canvas-imagebitmap.md)。

- 参数
  | 参数        | 类型     | 必填   | 默认   | 描述                |
  | --------- | ------ | ---- | ---- | ----------------- |
  | imagedata | Object | 是    | null | 复制现有的ImageData对象。 |

### getPixelMap

getPixelMap(sx: number, sy: number, sw: number, sh: number): PixelMap

以当前canvas指定区域内的像素创建[PixelMap](../apis/js-apis-image.md#pixelmap7)对象。
- 参数
  | 参数   | 类型     | 必填   | 默认值  | 描述              |
  | ---- | ------ | ---- | ---- | --------------- |
  | sx   | number | 是    | 0    | 需要输出的区域的左上角x坐标。 |
  | sy   | number | 是    | 0    | 需要输出的区域的左上角y坐标。 |
  | sw   | number | 是    | 0    | 需要输出的区域的宽度。     |
  | sh   | number | 是    | 0    | 需要输出的区域的高度。     |

### getImageData

getImageData(sx: number, sy: number, sw: number, sh: number): Object

以当前canvas指定区域内的像素创建[ImageData](ts-components-canvas-imagebitmap.md)对象。
- 参数
  | 参数   | 类型     | 必填   | 默认值  | 描述              |
  | ---- | ------ | ---- | ---- | --------------- |
  | sx   | number | 是    | 0    | 需要输出的区域的左上角x坐标。 |
  | sy   | number | 是    | 0    | 需要输出的区域的左上角y坐标。 |
  | sw   | number | 是    | 0    | 需要输出的区域的宽度。     |
  | sh   | number | 是    | 0    | 需要输出的区域的高度。     |


### putImageData

putImageData(imageData: Object, dx: number, dy: number, dirtyX?: number, dirtyY?: number, dirtyWidth?: number, dirtyHeight?: number): void

使用[ImageData](ts-components-canvas-imagebitmap.md)数据填充新的矩形区域。

- 参数
  | 参数          | 类型     | 必填   | 默认值          | 描述                            |
  | ----------- | ------ | ---- | ------------ | ----------------------------- |
  | imagedata   | Object | 是    | null         | 包含像素值的ImageData对象。            |
  | dx          | number | 是    | 0            | 填充区域在x轴方向的偏移量。                |
  | dy          | number | 是    | 0            | 填充区域在y轴方向的偏移量。                |
  | dirtyX      | number | 否    | 0            | 源图像数据矩形裁切范围左上角距离源图像左上角的x轴偏移量。 |
  | dirtyY      | number | 否    | 0            | 源图像数据矩形裁切范围左上角距离源图像左上角的y轴偏移量。 |
  | dirtyWidth  | number | 否    | imagedata的宽度 | 源图像数据矩形裁切范围的宽度。               |
  | dirtyHeight | number | 否    | imagedata的高度 | 源图像数据矩形裁切范围的高度。               |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct PutImageData {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            var imageData = this.context.createImageData(100, 100)
            for (var i = 0; i < imageData.data.length; i += 4) {
              imageData.data[i + 0] = 255
              imageData.data[i + 1] = 0
              imageData.data[i + 2] = 255
              imageData.data[i + 3] = 255
            }
            this.context.putImageData(imageData, 10, 10)
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001238952387](figures/zh-cn_image_0000001238952387.png)


### restore

restore(): void

对保存的绘图上下文进行恢复。

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.restore()
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```


### save

save(): void

将当前状态放入栈中，保存canvas的全部状态，通常在需要保存绘制状态时调用。

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct CanvasExample {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            this.context.save()
        })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```


### createLinearGradient

createLinearGradient(x0: number, y0: number, x1: number, y1: number): void

创建一个线性渐变色。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 描述       |
  | ---- | ------ | ---- | ---- | -------- |
  | x0   | number | 是    | 0    | 起点的x轴坐标。 |
  | y0   | number | 是    | 0    | 起点的y轴坐标。 |
  | x1   | number | 是    | 0    | 终点的x轴坐标。 |
  | y1   | number | 是    | 0    | 终点的y轴坐标。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct CreateLinearGradient {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            var grad = this.context.createLinearGradient(50,0, 300,100)
            grad.addColorStop(0.0, 'red')
            grad.addColorStop(0.5, 'white')
            grad.addColorStop(1.0, 'green')
            this.context.fillStyle = grad
            this.context.fillRect(0, 0, 500, 500)
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001194032466](figures/zh-cn_image_0000001194032466.png)


### createRadialGradient

createRadialGradient(x0: number, y0: number, r0: number, x1: number, y1: number, r1: number): void

创建一个径向渐变色。

- 参数
  | 参数   | 类型     | 必填   | 默认值  | 描述                |
  | ---- | ------ | ---- | ---- | ----------------- |
  | x0   | number | 是    | 0    | 起始圆的x轴坐标。         |
  | y0   | number | 是    | 0    | 起始圆的y轴坐标。         |
  | r0   | number | 是    | 0    | 起始圆的半径。必须是非负且有限的。 |
  | x1   | number | 是    | 0    | 终点圆的x轴坐标。         |
  | y1   | number | 是    | 0    | 终点圆的y轴坐标。         |
  | r1   | number | 是    | 0    | 终点圆的半径。必须为非负且有限的。 |

- 示例
  ```ts
  // xxx.ets
  @Entry
  @Component
  struct CreateRadialGradient {
    private settings: RenderingContextSettings = new RenderingContextSettings(true)
    private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

    build() {
      Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
        Canvas(this.context)
          .width('100%')
          .height('100%')
          .backgroundColor('#ffff00')
          .onReady(() =>{
            var grad = this.context.createRadialGradient(200,200,50, 200,200,200)
            grad.addColorStop(0.0, 'red')
            grad.addColorStop(0.5, 'white')
            grad.addColorStop(1.0, 'green')
            this.context.fillStyle = grad
            this.context.fillRect(0, 0, 500, 500)
          })
      }
      .width('100%')
      .height('100%')
    }
  }
  ```

  ![zh-cn_image_0000001239032419](figures/zh-cn_image_0000001239032419.png)


## CanvasPattern

一个Object对象, 通过[createPattern](#createpattern)方法创建。
