# 图形子系统
图形子系统主要包括UI组件、布局、动画、字体、输入事件、窗口管理、渲染绘制等模块，构建基于轻量OS应用框架满足硬件资源较小的物联网设备或者构建基于标准OS的应用框架满足富设备的OpenHarmony系统应用开发。
## 1.1 轻量系统
### 简介
图形子系统主要包括UI组件、布局、动画、字体、输入事件、窗口管理、渲染绘制等模块，构建基于轻量OS的应用框架，满足硬件资源较小的物联网设备的OpenHarmony系统应用开发。
**图 1** 图形子系统架构图
各模块介绍：
- View：应用组件，包括UIView、UIViewGroup、UIButton、UILabel、UILabelButton、UIList、UISlider等。
- Animator：动画模块，开发者可以自定义动画。
- Layout：布局控件，包括FlexLayout、GridLayout、ListLayout等。
- Transform：图形变换模块，包括旋转、平移、缩放等。
- Event：事件模块，包括click、press、drag、long press等基础事件。
- Rendering engine：渲染绘制模块。
- 2D graphics library：2D绘制模块，包括直线、矩形、圆、弧、图片、文字等绘制。包括软件绘制和硬件加速能力对接。
- Multi-language：多语言模块，用于处理不用不同语言文字的换行、整形等。
- Image library：图片处理模块，用于解析和操作不同类型和格式的图片，例如png、jpeg、ARGB8888、ARGB565等
- WindowManager：窗口管理模块，包括窗口创建、显示隐藏、合成等处理。
- InputManager：输入事件管理模块。
### 目录
```
/foundation/graphic
├── surface # 共享内存
├── ui # UI模块，包括UI控件、动画、字体等功能
├── utils # 图形基础库和硬件适配层
└── wms # 窗口管理和输入事件管理
```
### 约束
- 图形组件不支持多线程并发操作，建议相关操作都在ui线程中执行；
- utils/interfaces/innerkits/graphic\_config.h文件列举了图形部分可配置功能的宏开关，需要在编译前配置，配置时需要注意部分宏开关是分平台配置的。
### 说明
参考各仓README以及test目录
### 相关仓
**图形子系统**
[graphic\_surface](https://gitee.com/openharmony/graphic_surface)
[graphic\_ui](https://gitee.com/openharmony/graphic_ui)
[graphic\_wms](https://gitee.com/openharmony/graphic_wms)
[graphic\_utils](https://gitee.com/openharmony/graphic_utils)
## 1.2 标准系统
### 简介
**图形子系统** 提供了图形接口能力。

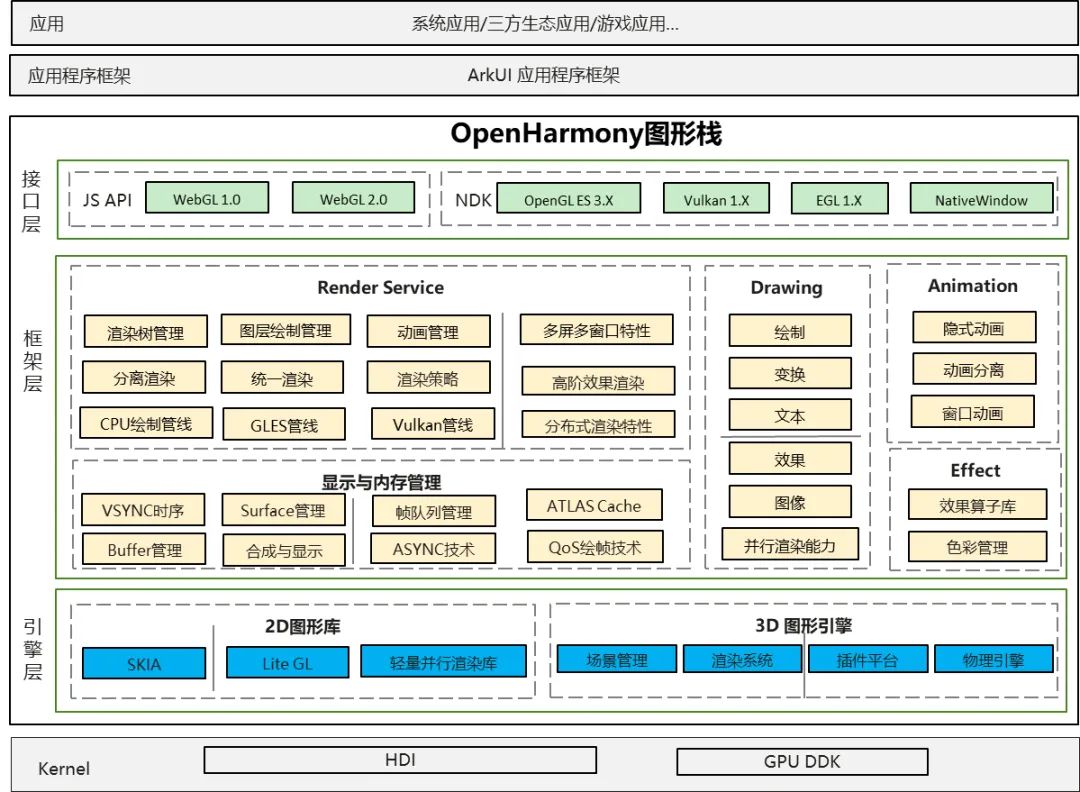

其主要的结构如下图所示：
OpenHarmony 图形栈的分层说明如下：
• 接口层：提供图形的 Native API能力，包括：WebGL、Native Drawing的绘制能力、OpenGL 指令级的绘制能力支撑等。
• 框架层：分为 Render Service、Drawing、Animation、Effect、显示与内存管理五个模块。
| 模块 | 能力描述 |
|------------------------|--------------------------------------------------------------------------------------------|
| Render Service （渲染服务） | 提供UI框架的绘制能力，其核心职责是将ArkUI的控件描述转换成绘制树信息，根据对应的渲染策略，进行最佳路径渲染。同时，负责多窗口流畅和空间态下UI共享的核心底层机制。 |
| Drawing （绘制） | 提供图形子系统内部的标准化接口，主要完成2D渲染、3D渲染和渲染引擎的管理等基本功能。 |
| Animation (动画） | 提供动画引擎的相关能力。 |
| Effect （效果） | 主要完成图片效果、渲染特效等效果处理的能力，包括：多效果的串联、并联处理，在布局时加入渲染特效、控件交互特效等相关能力。 |
| 显示与内存管理 | 此模块是图形栈与硬件解耦的主要模块，主要定义了OpenHarmony显示与内存管理的能力，其定义的HDI接口需要让不同的OEM厂商完成对OpenHarmony图形栈的适配． |
• 引擎层：包括2D图形库和3D图形引擎两个模块。2D图形库提供2D图形绘制底层API，支持图形绘制与文本绘制底层能力。3D图形引擎能力尚在构建中。
### 目录
```
foundation/graphic/standard/
├── figures # Markdown引用的图片目录
├── frameworks # 框架代码目录
│ ├── animation_server # AnimationServer代码
│ ├── bootanimation # 开机动画目录
│ ├── dumper # graphic dumper代码
│ ├── fence # fence代码
│ ├── surface # Surface代码
│ ├── vsync # Vsync代码
├── rosen # 框架代码目录
│ ├── build # 构建说明
│ ├── doc # doc
│ ├── include # 对外头文件代码
│ ├── lib # lib
│ ├── modules # graphic 子系统各模块代码
│ ├── samples # 实例代码
│ ├── test # 开发测试代码
│ ├── tools # 工具代码
├── interfaces # 图形接口存放目录
│ ├── innerkits # 内部native接口存放目录
│ └── kits # js/napi外部接口存放目录
└── utils # 小部件存放目录
```
### 约束
语言版本：C++11及以上
### 编译构建
### 说明
参考各仓README以及test目录
### 相关仓
**图形子系统**
- [**graphic_graphic_2d**](https://gitee.com/openharmony/graphic_graphic_2d)
- [arkui_ace_engine](https://gitee.com/openharmony/arkui_ace_engine)
- [ability_ability_runtime](https://gitee.com/openharmony/ability_ability_runtime)
- [multimedia_player_framework](https://gitee.com/openharmony/multimedia_player_framework)
- [multimedia_image_standard](https://gitee.com/openharmony/multimedia_image_standard)
- [Windowmanager](https://gitee.com/openharmony/windowmanager)
- [third_party_egl](https://gitee.com/openharmony/third_party_egl)
- [third_party_opengles](https://gitee.com/openharmony/third_party_opengles)
- [third_party_skia](https://gitee.com/openharmony/third_party_skia)
- [third_party_giflib](https://gitee.com/openharmony/third_party_giflib)
